Detalles de producto

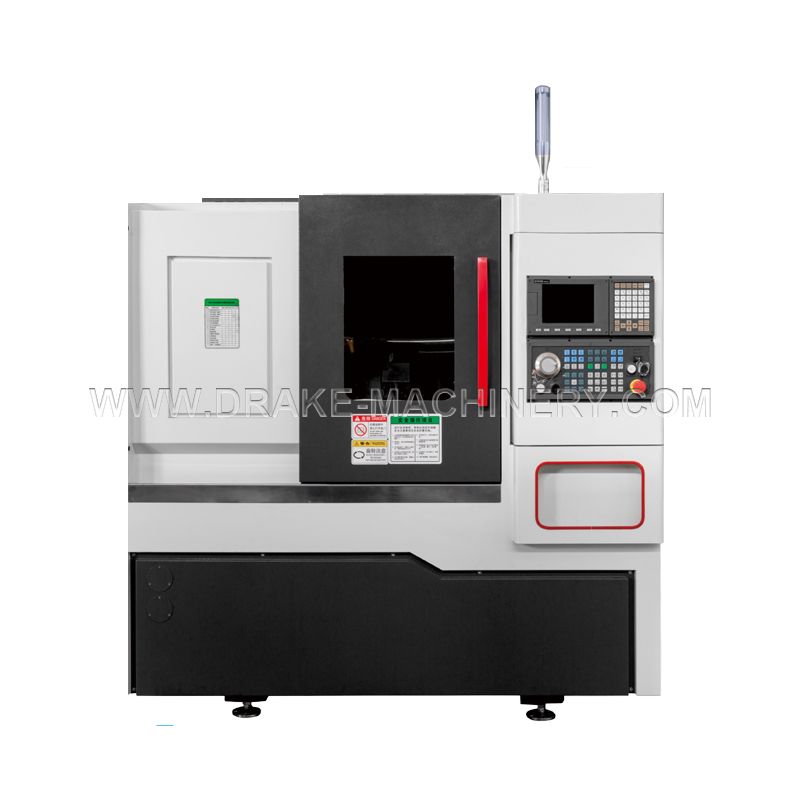

GL-1500 es el torno CNC más pequeño de nueva generación, que puede equiparse con torneado y fresado.
Ocupa un área pequeña, el diámetro máximo de procesamiento único puede alcanzar los 200 mm y el diámetro máximo de rotación de la pieza de trabajo puede alcanzar los 400 mm. Iluminación de alta intensidad, puertas servoautomáticas, etc.
Características mecánicas
La máquina herramienta adopta una protección completamente cerrada para garantizar la seguridad personal del personal durante el proceso de mecanizado, y el refrigerante y las limaduras de hierro durante el proceso de mecanizado se pueden recuperar de forma segura y completa para garantizar que el lugar de trabajo esté limpio y ordenado.
El riel guía de la máquina herramienta está protegido por un escudo telescópico de acero inoxidable de Taiwán/Japón, que tiene las características de un buen rendimiento de protección y una larga vida útil, evitando eficazmente que las limaduras de hierro y el refrigerante entren en la máquina herramienta y dañen el riel guía y el tornillo de avance.
Tamaño del producto
Ninguno
Parametros del producto
| Parámetro técnico | |||
| Nombre | Proyecto | Nnit | GL1500 |
| Huso | Forma de nariz de huso | A2-5 | |
| Diámetro del orificio pasante del husillo | milímetros | 48 | |
| Capacidad de sujeción del portabrocas de tres mordazas | milímetros | 6〞/∅150 | |
| Forma de acción de la varilla de tracción | 液压 | ||
| Potencia del motor del husillo | kilovatios | 5,5/7,5 | |
| Sistema de manejo | Velocidad máxima del husillo | rpm | 4000 |
| Potencia del servomotor del eje X | 新代 | ||
| Potencia del servomotor del eje Z | kilovatios | 新代 | |
| Rango de procesamiento | Rotación máxima del cuerpo | kilovatios | 400 |
| Longitud máxima de la pieza a mecanizar | milímetros | 400 | |
| Diámetro máximo de pieza de mecanizado | milímetros | 排刀 | |
| Diámetro máximo del orificio pasante de la barra de acoplamiento | milímetros | 排刀∅120 | |
| X/Z轴 Eje X/Z | recorrido del eje x | milímetros | 800 |
| Recorrido del eje Z | milímetros | 420 | |
| Velocidad de desplazamiento rápido del eje X/Z | milímetros | 20 | |
| Precisión | Precisión de posicionamiento | m/min | ±0,005 |
| Repetibilidad | ±0,003 | ||
| fila de cuchillos | Centro alto | 排刀/63 | |
| Forma de accionamiento de torreta | milímetros | 选配63刀塔 | |
| Número de herramientas | milímetros | 3-8 | |
| Especificación del portacuchillas cuadrado | S | 20 | |
| Especificaciones del soporte aburrido | l | 32 | |
| tiempo de cambio de herramienta | bar | 0.2 | |
| Depósito de agua | Reducir la capacidad del tanque de agua | milímetros | 80 |
| Cortar la presión del agua | kg | 0.8 | |
| Demanda de electricidad | Voltaje | 380±10% | |
| Fuerza | 15 | ||
| Número de fase | 3 | ||
| Frecuencia | 20/30 | ||
| Tamaño de la máquina | Largo X Ancho x Altura | 1900×1450×1650 | |
| Peso | 2000 | ||
-
