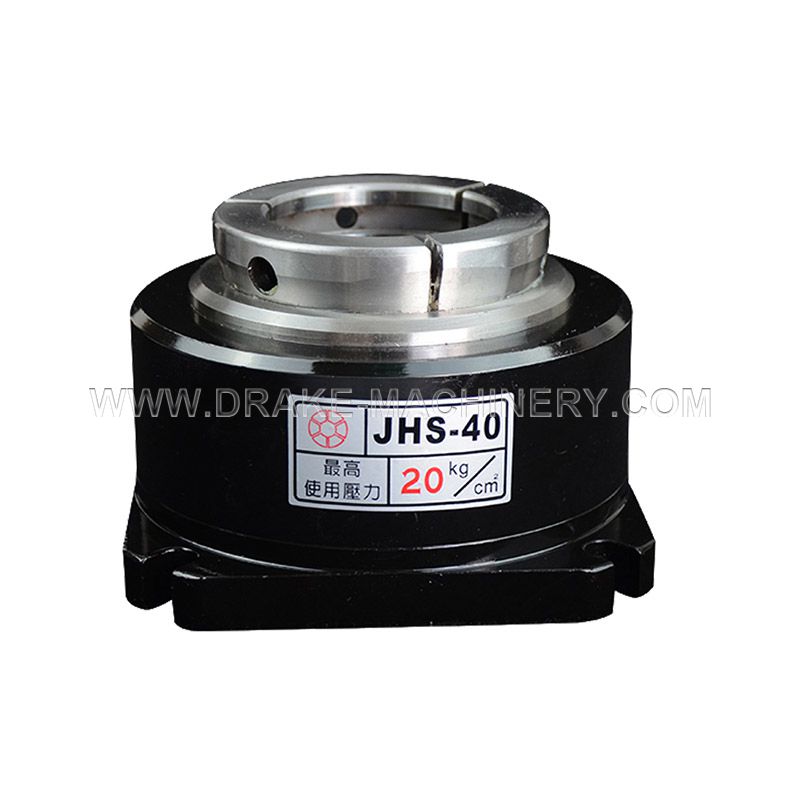

Mandril de fijación hidráulica JHS

Pregunte ahora Próximo

Detalles de producto

Si está buscando una solución superior de sujeción de herramientas que pueda revolucionar sus operaciones de mecanizado, no busque más que el mandril de fijación hidráulica JHS. Con su fuerza de sujeción mejorada, vida útil mejorada de la herramienta, cambios rápidos de herramienta y aplicación versátil, este mandril cambia las reglas del juego en el mundo del mecanizado. Experimente un rendimiento, confiabilidad y precisión incomparables con el mandril de fijación hidráulica JHS y alcance un nuevo nivel de eficiencia y productividad en su taller.

Características del producto:

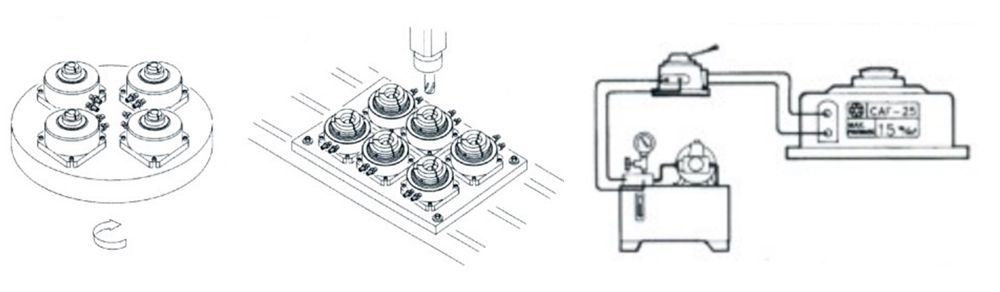

Adecuado para taladradoras, roscadoras, camas de hierro, máquinas de procesamiento central, máquinas de procesamiento de discos multiestación.

Es más conveniente utilizar las garras auxiliares intercambiables y ahorrar el costo del collar causado por los cambios de producto.

Tamaño del producto

JHS Hydraulic Fixing Chuck

Parametros del producto

Parámetros de rendimiento

Modelo/Especificación.

Fuente de alimentación

Presión laboral

Diámetro máx. del mandril

Apertura de orificio pasante

Par de apriete

Mandíbula a juego

Peso neto

(kg/cm²)

(mm)

(Nuevo Méjico)

(kg)

JHS-40"

Presión del aceite

∮50

∮38

C-40

8.5

JHS-70"

Presión del aceite

∮90

∮68

C-70

13.1

JHS-90"

Presión del aceite

∮90

∮87

C-70

15.5

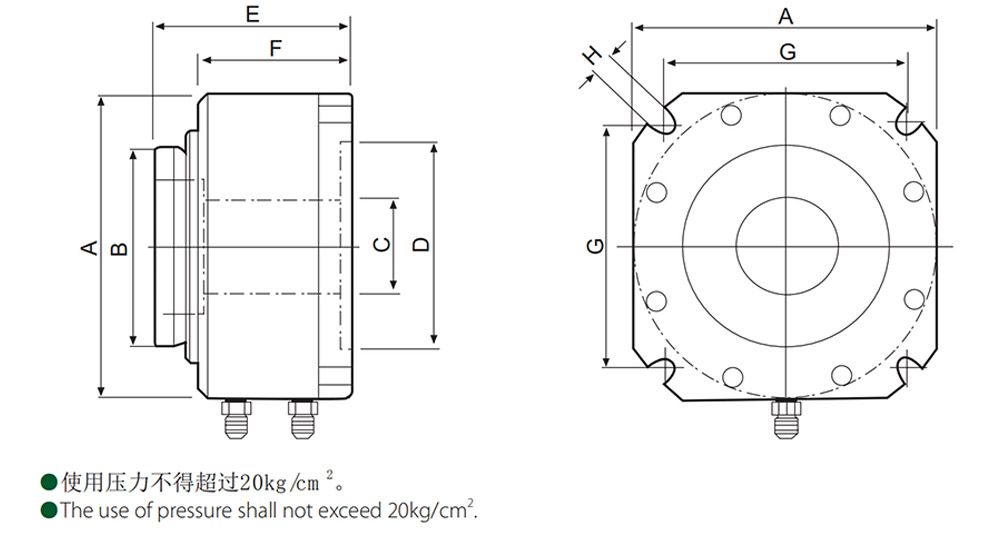

Parámetros de tamaño
Modelo/Especificación.	A	B	C	D	mi	F	GRAMO	h
JHS-40"	144	95	38	100	96	73	115.3	11
JHS-70"	188	135	68	155	94	73	146.4	11
JHS-90"	206	135	87	170	95	73	169.7	13

Nota: El par de sujeción se mide sujetando una barra redonda de 20 mm a 20 kg/cm2.

★Los datos del producto anteriores son solo de referencia, se pueden cambiar según las necesidades de la pieza de trabajo y se pueden personalizar según la pieza de trabajo y los requisitos de procesamiento.

★ Mejora continua del producto, por favor contáctenos si hay algún cambio en este parámetro del catálogo. ¡Sujeto a parámetros de confirmación finales!
