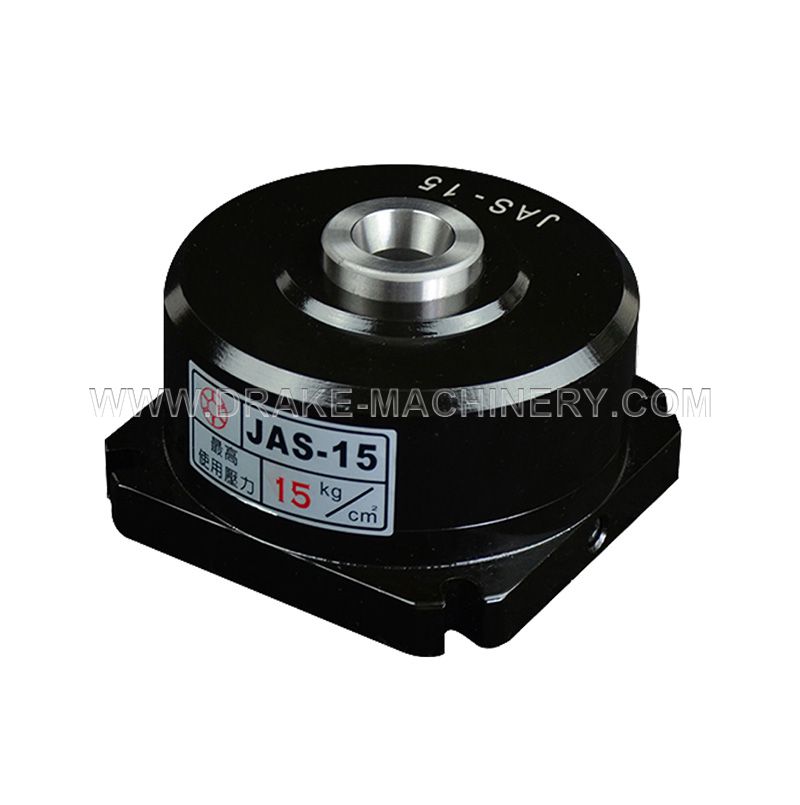

Mandril de fijación neumático JAS

Pregunte ahora Próximo

Detalles de producto

Características del producto:

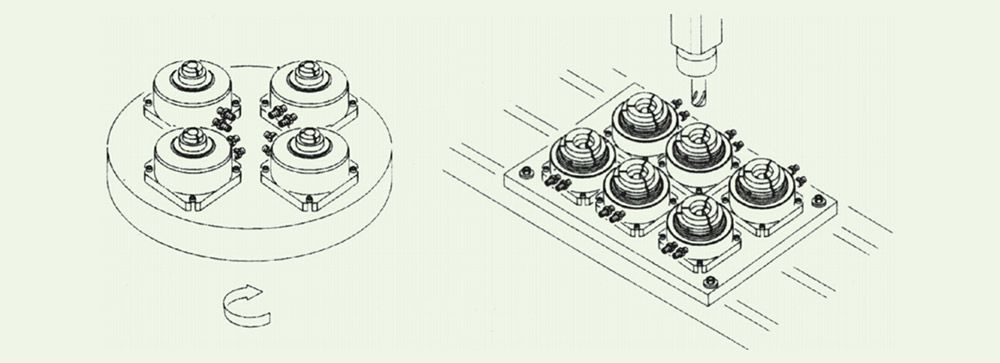

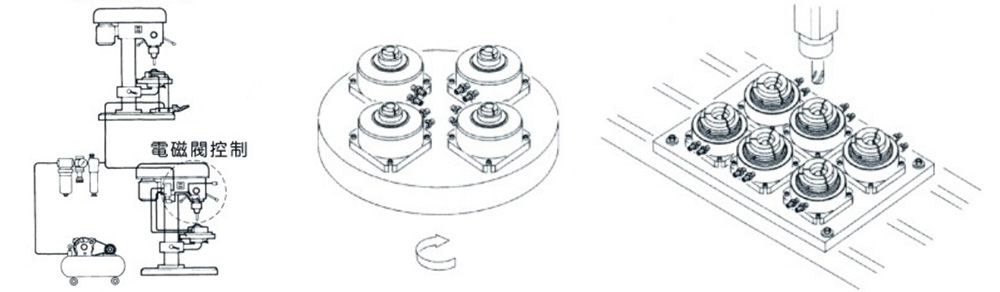

Adecuado para taladradoras, roscadoras, camas de hierro, máquinas de procesamiento central, máquinas de procesamiento de discos multiestación.

El JAS-15 usa el collarín YB-15 y el JAS-25 usa el collarín YB-25 (los dos sistemas hidráulicos de aire son comunes).

Es más conveniente utilizar las garras auxiliares intercambiables y ahorrar el costo del collar causado por los cambios de producto.

Tamaño del producto

JAS Pneumatic Fixing Chuck

Parametros del producto

Parámetros de rendimiento
Modelo/Especificación.	Fuente de alimentación	Presión laboral	Par de apriete	Diámetro máx. del mandril	Apertura de orificio pasante	Accesorio adaptador	Peso neto
Modelo/Especificación.	Fuente de alimentación	(kg/cm²)	Par de apriete	Diámetro máx. del mandril	Apertura de orificio pasante	Accesorio adaptador	(kg)
JAS-15"	Presión de aire/aceite	3~15kg	5N.m	∮16	∮14	YB-15	5
JAS-25"	Presión de aire/aceite	3~15kg	15N.m	∮28	∮24	YB-25	9
JAS-40"	Compresor de aire	3~8kg	30N.m	∮50	∮39	C-40	12.2

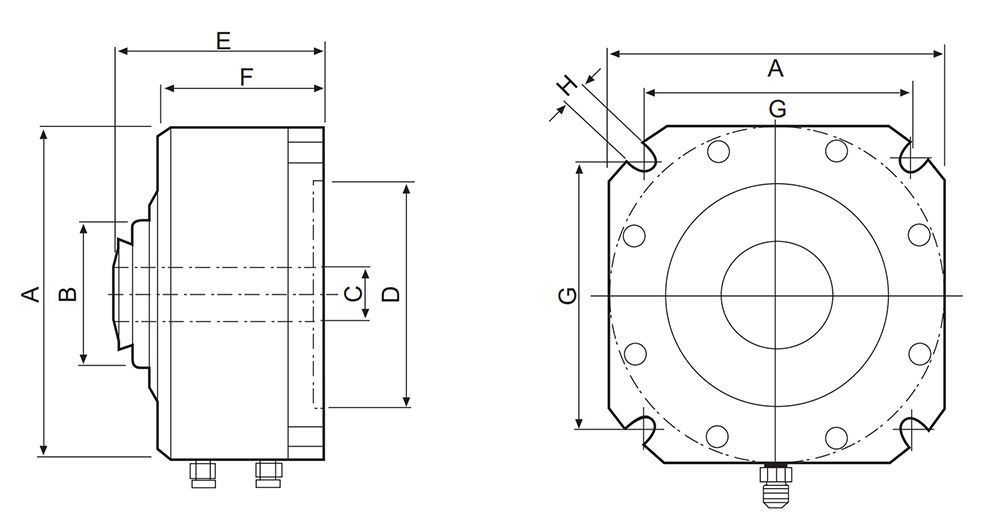

Parámetros de tamaño
Modelo/Especificación.	A	B	C	D	mi	F	GRAMO	h
JAS-15"	118	40	14	90	76	64	98.3	9
JAS-25"	144	60	26	100	108	75	115.3	9
JAS-40"	168	110	40	100	98	77	136.5	11

★Los datos del producto anteriores son solo de referencia, se pueden cambiar según las necesidades de la pieza de trabajo y se pueden personalizar según la pieza de trabajo y los requisitos de procesamiento.

★ Mejora continua del producto, por favor contáctenos si hay algún cambio en este parámetro del catálogo. ¡Sujeto a parámetros de confirmación finales!
