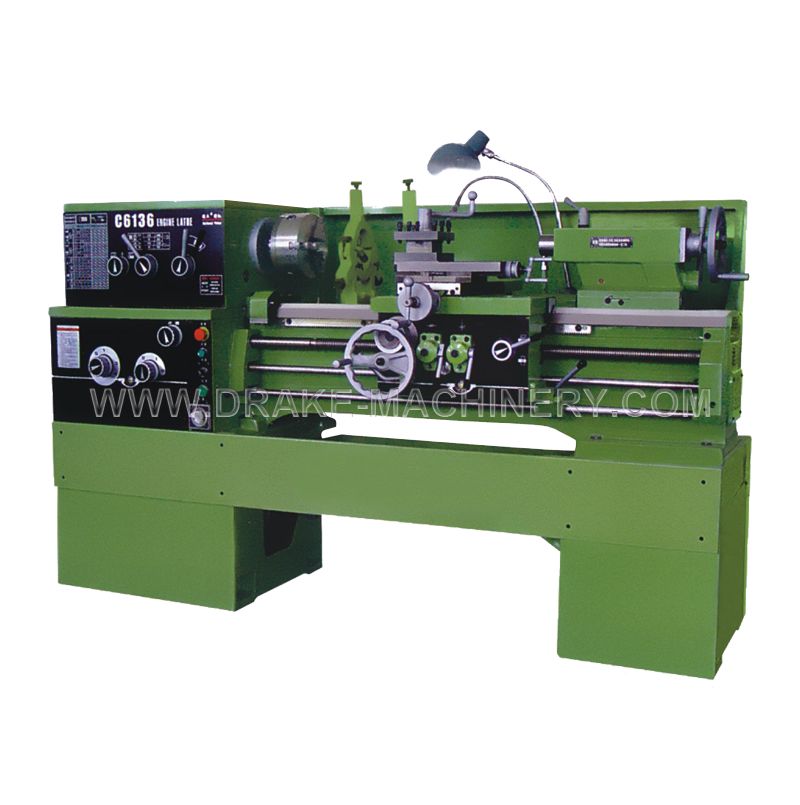

Torno de motor C6136

Pregunte ahora

Detalles de producto

Las guías y todos los engranajes del cabezal están templados y rectificados con precisión.

El sistema de husillo tiene una gran rigidez y precisión.

Las máquinas tienen un potente tren de engranajes del cabezal, alta precisión de rotación y funcionamiento suave con bajo nivel de ruido.

Tamaño del producto

Ninguno

Parametros del producto

ESPECIFICACIONES TÉCNICAS
Artículo			Modelo	C6136/C6236	C6140/C6240
Diámetro máximo de giro			sobre la cama	∅360 mm（14〃）	∅410mm（16〃）
			sobre carro	∅195 mm（7,6〃）	∅255mm（10〃）
			En hueco (sólo para la serie 62)	∅530 mm（20,8〃）	∅570 mm（22,4〃）
ancho de la cama				312 mm
Longitud máxima de la pieza de trabajo				500/750/1000 mm (20〃；30〃；40〃)	750/10000/1500 mm（30〃；40〃；60〃）
Longitud máxima torneada				450/700/950 mm
Longitud efectiva del espacio (仅62系列)				200 mm (7,8〃)
Huso		Nariz del husillo		C5 o C6	C6
		Orificio del husillo		∅40mm(1.57〃)或∅52mm（2〃）	∅52mm(2〃)
		Cono del agujero		MTNo.5 o MTNo.6	MTNo.6
		Número de velocidades		12 pasos
		Rango de velocidades		40-1800 rpm	40-1800 rpm 28-1600 rpm
Culto de hilos		Rango métrico/No		0,75-9 mm/17
		Rango de pulgadas/No		2-32T.PI/29
		Rango de módulos/No		0,5-4,5MP/13
Gama de piensos		Longitudinal		0,07-1,67 mm (0,00275〃-0,0657〃)
		Cruz		0,01-0,98 mm (0,00157〃-0,0386〃)
Tamiz de contrapunto		Diámetro externo		∅60 mm (2,36〃)
		Cono del agujero		MTNo.4
		Recorrido máx.		120 mm (4,7〃)
Recorrido máximo del resto compuesto				100 mm (3,9〃)
Recorrido máximo del carro transversal				210 mm (8〃)	240 mm (9〃)
Tamaño máximo del vástago de la herramienta (W×H)				20×20 mm（0,78〃×0,78〃）
Potencia del motor principal (doble velocidad)				3/4kW	4/5.5KW	注: ● 可选配
Dimensiones totales (largo x ancho x alto)				1800/2050/2300×1100×1200 mm
Peso neto				1600/1680/1840kg 1680/1760/1920kg	1650/1730/1890kg 1730/1810/1970kg
Opcional	Descanso tranquilo			●	●
	seguir descanso			●	●	○ 不可选配
	Proteccion	protector de mandril		●	●
		Guardia del puesto de herramientas
		Protector de husillo
Las especificaciones anteriores se pueden personalizar según la solicitud del cliente.
Todas las especificaciones están sujetas a nuestra confirmación final.
