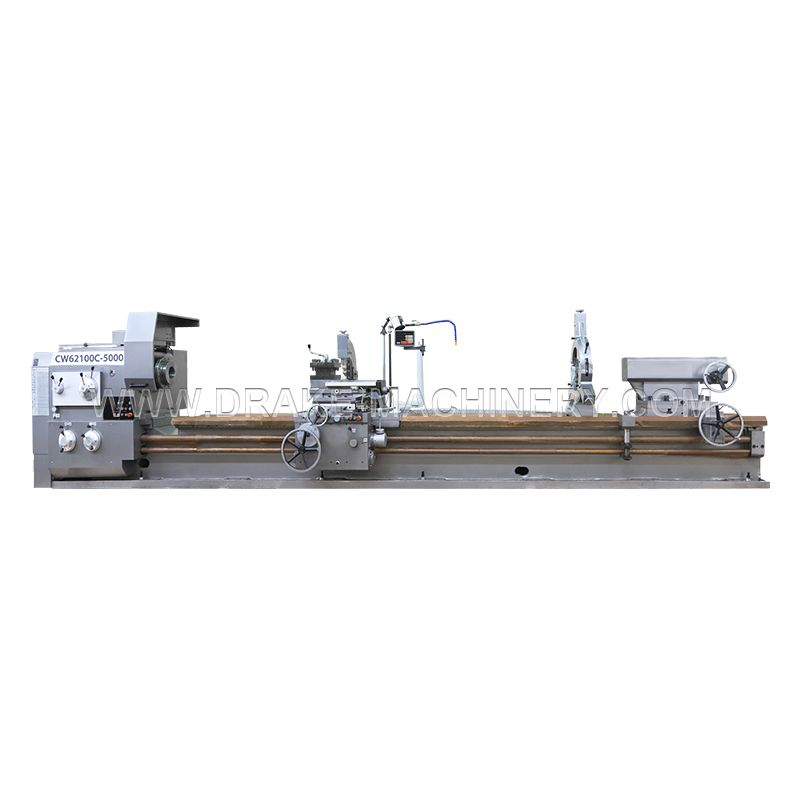

Detalles de producto
El riel guía de la mesa del torno está templado y finamente rectificado mediante ultra frecuencia de audio, con una larga vida útil. El engranaje está rectificado con precisión y el ruido de toda la máquina es bajo.
El sistema de husillo tiene buena rigidez y alta precisión.
La caja del tobogán está equipada con un mecanismo de avance y retroceso rápidos.
El cabezal está equipado con un mecanismo de embrague hidráulico, que puede arrancar suavemente y frenar rápidamente.
Tamaño del producto
Ninguno
Parametros del producto
| ESPECIFICACIONES TÉCNICAS | |||||||
| Artículo | Modelo | CW61100C/CW62100C | CW61125C/CW61125C/CW62125C | CW61140C/CW62140C | |||
| Diámetro máximo de giro | sobre la cama | ∅1000mm | ∅1250mm | ∅1400mm | |||
| sobre carro | ∅600mm | ∅865mm | ∅1015mm | ||||
| En hueco (sólo para la serie 62) | ∅1380mm | ∅1750mm | ∅1900mm | ||||
| ancho de la cama | 755 mm | ||||||
| Longitud máxima de la pieza de trabajo | 1,5/2/3/4/5/6/8/10/12m | ||||||
| Longitud máxima torneada | 1,3/1,8/2,8/3,8/4,8/5,8/7,8/9,8/11,8 m | ||||||
| Longitud efectiva del espacio | 590 mm | ||||||
| Peso máximo de la pieza de trabajo (entre centros) | 5000 kilos | ||||||
| Huso | Nariz del husillo | A2-5 | |||||
| Orificio del husillo | ∅130mm | ||||||
| Cono del agujero | Métrico ∅140 1:20 | ||||||
| Número de velocidades | 24(正Normal) 12(反Reversa) | ||||||
| Rango de velocidades | 2,5-250 rpm | ||||||
| Paso del husillo de bolas longitudinal/diámetro | 12mm/∅70mm | ||||||
| Número de leeds cruzados longifudinaland | 97 | ||||||
| Rango de alimentación de | Longitudinal | 0,1-12 mm/r | |||||
| Cruz | 0,05-6 mm/r | ||||||
| Puesto de herramientas central | 0,025-3 mm/r | ||||||
| Culto de hilos | Rango métrico/No | 1-120 mm/45 | |||||
| Rango de pulgadas/No | 30-1/4T.PI/42 | ||||||
| D P. Rango/No | 0,5-80D.P/48 | ||||||
| Rango de módulos/No | 1/2-60M.P/46 | ||||||
| avance rápido | Longitudinal | 3740 mm/min | |||||
| Cruz | 1870 mm/min | ||||||
| Puesto de herramientas central | 935 mm/min | ||||||
| Tamiz de contrapunto | Diámetro externo | ∅160mm | |||||
| Cono del agujero | Métrico ∅80 | ||||||
| Recorrido máx. | 300 mm | ||||||
| Distancia vertical desde el centro del husillo hasta la base de instalación | 41mm | 51mm | |||||
| Ángulo de giro del poste de herramientas | ±90° | ||||||
| Recorrido máximo del poste de herramienta medio | 400 mm | ||||||
| Recorrido máximo del tobogán superior | 200 mm | ||||||
| Recorrido máximo del carro transversal | 720 mm | ||||||
| Tamaño máximo del vástago de la herramienta (W×H) | 40×40mm | 50×50mm | |||||
| Potencia del motor principal (doble velocidad) | 22kW | 注: ●可选配 | |||||
| Potencia del motor de avance rápido | 1,5 KW | ||||||
| Potencia de la bomba de refrigerante | 0,25 KW | ||||||
| Dimensiones totales de la máquina de 3 m (largo x ancho x alto) | 6000×1880×1700mm | 6000×1880×1825mm | 6000×1860×1900mm | ||||
| Peso neto (3 m) | 11200 kilos | 12000kg | 12500 kilos | ||||
| Opcional | Descanso tranquilo | ● | ● | ● | |||
| seguir descanso | ● | ● | ● | ○不可选配 | |||
| Proteccion | protector de mandril | ○ | ○ | ○ | |||
| Guardia del puesto de herramientas | |||||||
| Protector de husillo | |||||||
| Nota: Por cada longitud adicional de 1 m de la máquina, habrá un peso neto adicional de 1100 kg. | |||||||
| Las especificaciones anteriores se pueden personalizar según la solicitud del cliente. | |||||||
| Todas las especificaciones están sujetas a nuestra confirmación final. | |||||||
-
