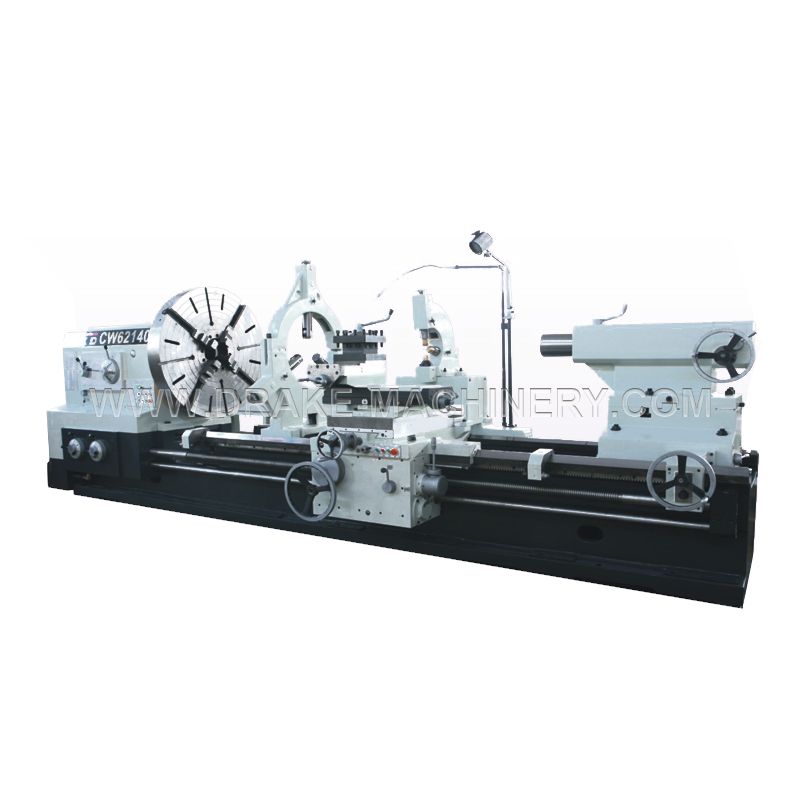

Detalles de producto
El riel guía de la mesa del torno está templado y finamente rectificado mediante ultra frecuencia de audio, con una larga vida útil. El engranaje está rectificado con precisión y el ruido de toda la máquina es bajo.
El sistema de husillo tiene buena rigidez y alta precisión.
La caja del tobogán está equipada con un mecanismo de avance y retroceso rápidos.
El cabezal está equipado con un mecanismo de embrague hidráulico, que puede arrancar suavemente y frenar rápidamente.
Tamaño del producto
Ninguno
Parametros del producto
| ESPECIFICACIONES TÉCNICAS | ||||||
| Artículo | Modelo | CW61140/CW62140 | CW61160A/CW62160 | |||
| Diámetro máximo de giro | sobre la cama | ∅1400mm | ∅1600mm | |||
| sobre carro | ∅1060mm | ∅1260mm | ||||
| En hueco (sólo para la serie 62) | ∅1930mm | ∅2110mm | ||||
| ancho de la cama | 970 mm | |||||
| Longitud máxima de la pieza de trabajo (dos centros) | 1,5/2/3/4/5/6/8/10/12 mm | |||||
| Longitud máxima torneada | 1,3/1,8/2,8/3,8/4,8/5,8/7,8/9,8/11,8 mm | |||||
| Longitud efectiva del espacio | 590 mm | |||||
| Peso máximo de la pieza de trabajo (entre centros) | 6000 kilos | |||||
| Huso | Nariz del husillo | A2-15 | ||||
| Orificio del husillo | ∅130mm | |||||
| Cono del agujero | Métrico ∅140 1:20 | |||||
| Número de velocidades | 24(正Normal) 12(反Reversa) | |||||
| Rango de velocidades | 2,5-250 rpm | |||||
| Paso del husillo de bolas longitudinal/diámetro | 12mm/∅70mm | |||||
| Número de semillas longifudinales | 97 | |||||
| Rango de alimentación de | Longitudinal | 0,1-12 mm/r | ||||
| Cruz | 0,05-6 mm/r | |||||
| Puesto de herramientas central | 0,025-3 mm/r | |||||
| Culto de hilos | Rango métrico/No | 1-120 mm/45 | ||||
| Rango de pulgadas/No | 30-1/4T.PI/42 | |||||
| D P. Rango/No | 1/2-60D.P/42 | |||||
| Rango de módulos/No | 0,5-60 MP/46 | |||||
| avance rápido | Longitudinal | 3740 mm/min | ||||
| Cruz | 1870 mm/min | |||||
| Tamiz de contrapunto | Diámetro externo | ∅160mm | ||||
| Cono del agujero | Métrico ∅80 | |||||
| Recorrido máx. | 300 mm | |||||
| Distancia vertical desde el centro del husillo hasta la base de instalación | 51mm | |||||
| Recorrido máximo del tobogán superior | 400 mm | |||||
| Ángulo de giro del poste de herramientas | ±90° | |||||
| Recorrido máximo del carro transversal | 840 mm | 900 mm | ||||
| Tamaño máximo del vástago de la herramienta (W×H) | 50×50m | 注: ●可选配 | ||||
| Potencia del motor principal | 22kW | |||||
| Potencia del motor de avance rápido | 1,5 KW | |||||
| Potencia de la bomba de refrigerante | 0,25W | |||||
| Dimensiones totales de la máquina de 3 m (largo x ancho x alto) | 6100×2080×2130mm | 6100×2130×2300mm | ||||
| Peso neto (3 m) | 14100 kilos | 15100 kilos | ||||
| Opcional | Descanso tranquilo | ● | ● | ○不可选配 | ||
| seguir descanso | ● | ● | ||||
| Proteccion | protector de mandril | ○ | ○ | |||
| Guardia del puesto de herramientas | ||||||
| Protector de husillo | ||||||
| Nota: Por cada longitud adicional de 1 m de la máquina, habrá un peso neto adicional de 1300 kg. | ||||||
| Todas las especificaciones están sujetas a nuestra confirmación final. | ||||||
-
