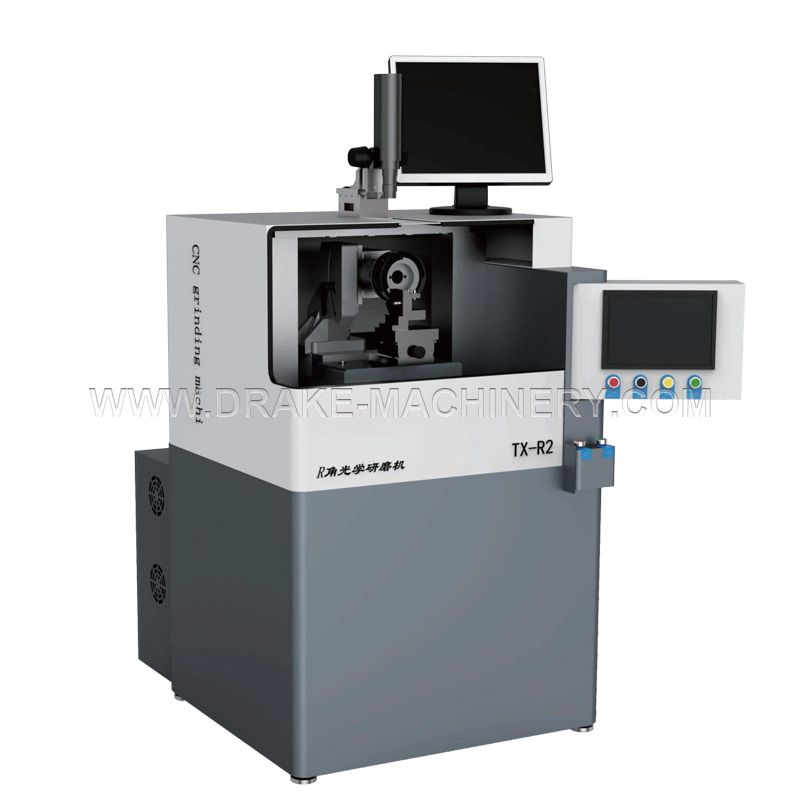

Detalles de producto
Accionamiento de husillo eléctrico trifásico de 2,2 KW, mayor fuerza de corte, menor fluctuación y más silencioso
Sistema operativo independiente de investigación y desarrollo, especialmente diseñado y desarrollado para rectificado en ángulo R, fácil de operar
La cámara original japonesa combinada con el sistema óptico CCD de precisión realiza observación y detección en línea, el radio de arco mínimo que se puede rectificar es de 0,02 mm.
Rectificado en varios pasos con diferentes velocidades de avance
Alineación manual visual, rectificado automático.
Ampliación óptica de píxeles de 800 W de 30 a 100 veces
Tamaño del producto
Ninguno
Parametros del producto
| Parámetros técnicos: | |
| Tamaño del equipo: | 860mm*1150mm*1800mm |
| Voltaje: | Trifásico 380v 50~60HZ |
| Especificaciones del motor: | husillo electrico |
| Fuerza de motor: | 2,2 KW |
| Diámetro de la cara del motor: | ∅32 / ∅40 (opcional) |
| Velocidad del motor: | 3000~10000RPM (ajustable) |
| Diámetro exterior de la muela: | ∅ 50 / ∅ 100 |
| Tamaño de partícula de la muela abrasiva: | #600/#800 |
| Ángulo del husillo: | 0°~25° (ajustable) |
| Recorrido del eje X de la muela abrasiva: | 200 mm |
| Precisión de posicionamiento repetido del eje X de la muela abrasiva: | 0,008 milímetros |
| Recorrido del eje Y de la muela abrasiva: | 70mm |
| Precisión de posicionamiento repetido del eje Y de la muela abrasiva: | 0,005 mm |
| Recorrido del eje C (ángulo) | 360° (sin interferencias) |
| Precisión de posicionamiento del eje C: | 3 minutos de arco |
| Xingju Dingcheng: | |
| eje x | Carrera máxima: 30 mm |
| eje y | Carrera máxima: 30 mm |
| eje Z | Carrera máxima: 60 mm |
| Especificaciones del portaherramientas: | 25*25 (cuadrado), ∅25 (redondo) |
| Rango de imagen: | R0.05~R2・4 |
| Rango rectificable: | R0~R2.0 (se puede personalizar) |
-
