TX-XX4

Pregunte ahora Próximo

Detalles de producto

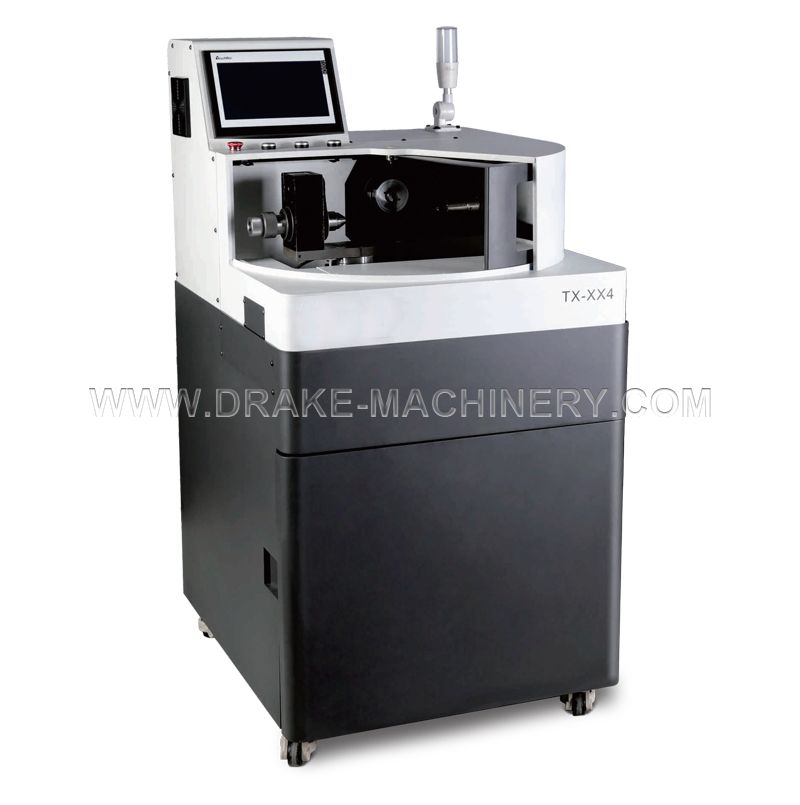

XX4 es una máquina rectificadora de control numérico CNC de 4 ejes totalmente automática diseñada especialmente para el reafilado de herramientas, que puede garantizar la precisión del rectificado de la herramienta, mejorar la eficiencia de producción, ahorrar costos de uso y facilitar la operación.

Sistema operativo CNC de desarrollo propio, enlace de 4 ejes, interfaz de operación 3D intuitiva, fácil de operar sin experiencia.

La cama está hecha de piezas fundidas de alta calidad, que son más estables y no se deforman fácilmente después del tratamiento de envejecimiento natural.

Tamaño del producto

Ninguno

Parametros del producto

Parámetros técnicos:
Recorrido máximo del eje X	300 mm
Precisión de posicionamiento repetido del eje X	0,005 mm
Recorrido máximo del eje Y	120mm
Precisión de posicionamiento repetido del eje Y	0,005 mm
Recorrido máximo del eje C	0°-200°
Repetibilidad del eje C	0,005°
Recorrido máximo del eje A	∞
Precisión de posicionamiento repetido del eje A	0,02°
control de posición	Motor paso a paso de circuito cerrado × 4
modo conductor	Toque de accionamiento directo (eje X, Y)
	Accionamiento directo reductor (eje C)
	Transmisión por correa de distribución (eje A)
Rango de sujeción	∅3 - ∅20mm
Longitud de sujeción de la herramienta	30-65 mm
Longitud de la herramienta	50-200 mm
Material de la herramienta	Carburo/acero de alta velocidad
Dispositivo de detección	detector 3D
centro abierto	Tipo X/R/A
fuente de alimentación	380V 2.5KW
Potencia del husillo eléctrico	2,2 KW
Velocidad de rotación	3000-10000RPM
Velocidad de la muela	36 m/s
Tamaño del equipo	7085140cm
peso del equipo	260 kilos
aceite ferroviario	(ISO VG32)
