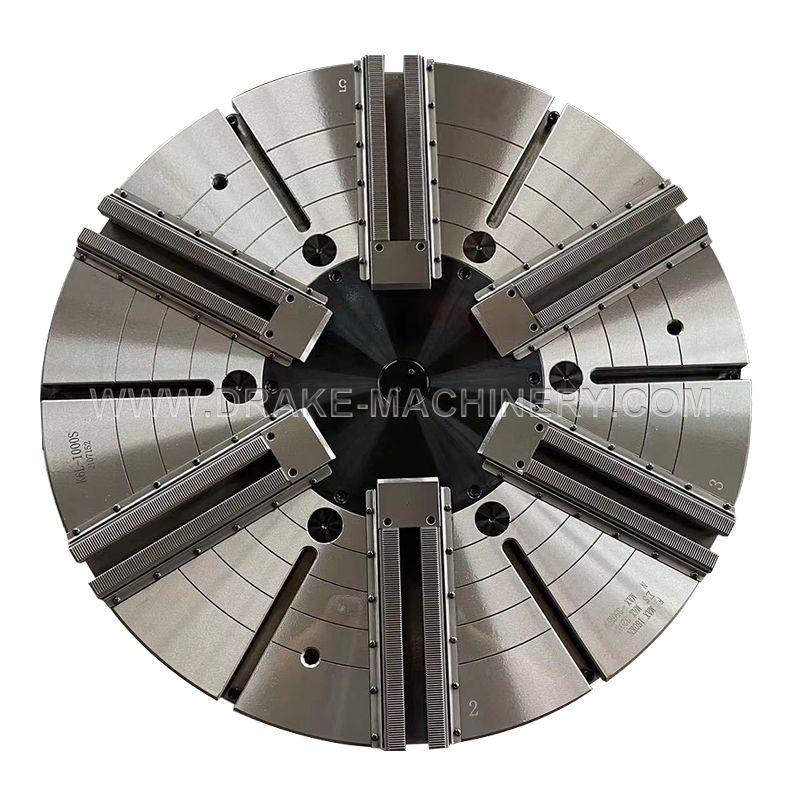

Mandriles de torno vertical KL

Agregar.: Yaoguan, WuJin District, Changzhou, Jiangsu, China 213000
Persona de contacto: Joanna Zhou
Móvil/Whatsapp/Wechat: <a href="https://api.whatsapp.com/send?phone=613815018181Joanna zhou 8618861119906Jane zhang" target="_blank"> 8613815018181Joanna zhou 8618861119906Jane zhang

Pregunte ahora Próximo

Detalles de producto

Los mandriles para torno vertical de la serie KL son adecuados para tornos verticales. El extremo del cuerpo del disco está sellado para evitar que entren limaduras de hierro y agua cortante en el interior del mandril, lo que prolonga la vida útil del mandril. También se puede utilizar para tres, cuatro y seis mandíbulas según los requisitos especiales del usuario. Y puede equiparse con varias formas de bridas según los requisitos.

Tamaño del producto

KL vertical lathe chucks

Parametros del producto

Parámetros de rendimiento
Modelo		Trazo de manga de cuña	Golpe de mandíbula	Fuerza máxima de empujar y tirar	fuerza de sujeción máxima	velocidad máxima	Equipado con
Modelo		(mm)	(mm)	(kn)	(kn)	(rpm)	cilindro de aceite
K3L	400	35	14.8	81	245	1600	SH150
	500	33	17.6	81	245	1200	SH150
	630	38	20.3	81	245	1000	SH200
	810	35	18.7	90	225	800	SH200
	1000	57	30.5	180	320	500	SH250

Parámetros de tamaño
Modelo		A	B	C	D	mi	F	GRAMO	h	I	ZK
K3L	400	400	125	300	235	60	6	76	57	43	6-M20
	500	500	130	380	330.2	60	6	76	52	43	6-M24
	630	630	132	380	330.2	60	6	76	61	43	6-M24
	810	810	135	380	330.2	60	6	101	60	60	6-M24
	1000	1000	180	520	463.6	70	8	114	65	60	6-M24

Modelo		l	norte		oh		PAG		q	R	t	Peine de dientes
Modelo		l	MÁXIMO	MÍNIMO	MÁXIMO	MÍNIMO	MÁXIMO	MÍNIMO	q	R	t	Peine de dientes
K3L	400	23	94.5	87.1	50	25	44	9	160	25	M30	1,5*60°
	500	34	108.5	99.7	88	25	37	4	180	25	M30	2,5*90°
	630	32	108.5	98.4	152	25	31	-7	180	25	M30	2,5*90°
	810	37	117	107.7	212	33	89	54	225	25	M30	2,5*90°
	1000	42	208.5	193.3	199	37	22	-35	240	30	M36	3*60°
