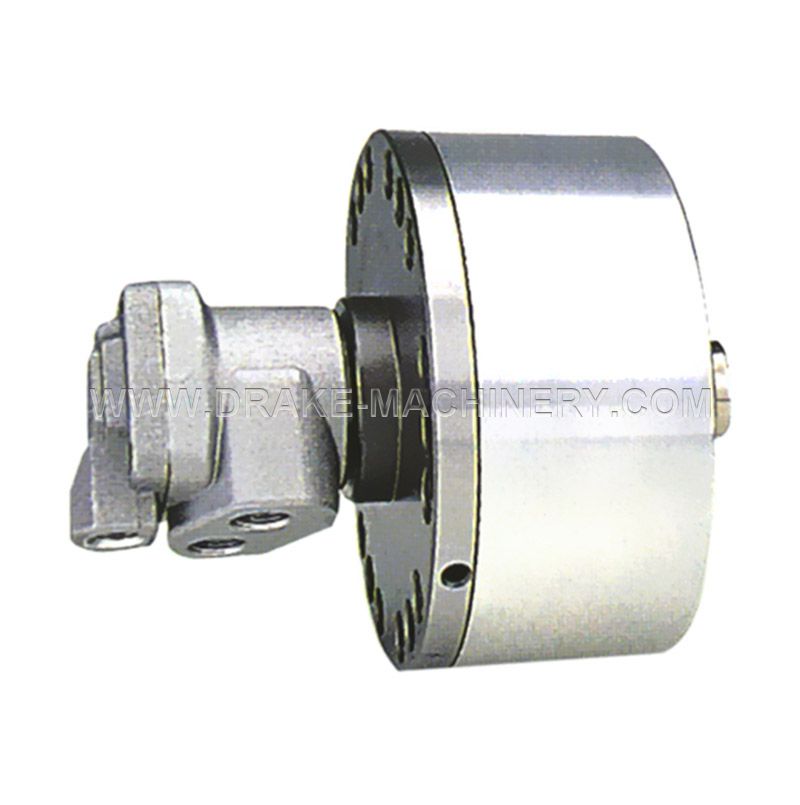

Cilindro hidráulico giratorio RK con dispositivo de seguridad

Pregunte ahora Próximo

Tamaño del producto

RK Rotating Hydraulic Cylinder with Safety Device

Parametros del producto

● El cuerpo del cilindro está hecho de aleación de aluminio de alta calidad, es liviano, pequeño y duradero.

● Estabilización del rendimiento a alta velocidad.

● Con la "válvula de retención" incorporada, se puede evitar eficazmente que las piezas de trabajo salgan despedidas durante una falla abrupta de presión.

● Se puede atornillar desde la parte trasera y desde el cilindro al montarlo.

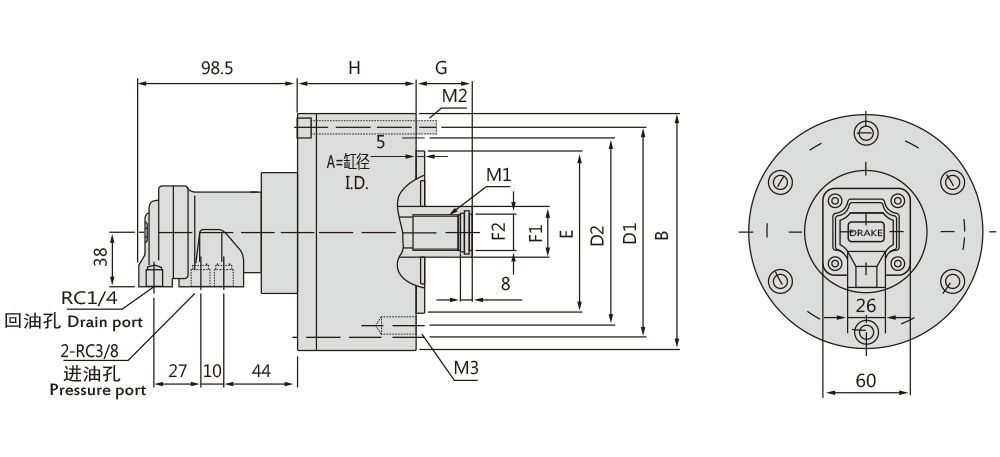

Dimensiones (mm)
Especificaciones	A	B	D1	D2	E(H7)	F1	F2(H8)	GRAMO		h	M1	M2	M3
Modelo	A	B	D1	D2	E(H7)	F1	F2(H8)	máximo	mín.	h	M1	M2	M3
RK-75	75	107	90	90	65	28	21	45	30	60	M20x35	M8x65	6-M8x16
RK-100	100	132	115	100	80	28	21	45	25	77	M20x35	M8x80	6-M10x20
RK-125	125	160	140	130	110	35	25	50		85	M24x40	M8x90	6-M12x20
RK-150	150	190	170	130	110	45	31	55		98	M30x45	M10x100	12-M12x24
RK-200	200	245	220	145	120	55	37	70	35	118	M36x60	M10x125	12-M16x30
RK-250	250	296	275	200	160	60	37	100	40	156	M36x60	M12x160	12-M20x30

Especificaciones
Especificaciones	Área efectiva del pistón (cm²)		Carrera del pistón (mm)	Máx. Velocidad (r/min)	Máx. MPa de presión (kgf/cm²)	Fuerza de tracción máxima kgf(KN)		Momento de inercia (kg.m簡)	Peso (kg)
Modelo	Extender	Retraer	Carrera del pistón (mm)	Máx. Velocidad (r/min)	Máx. MPa de presión (kgf/cm²)	Extender	Retraer	Momento de inercia (kg.m簡)	Peso (kg)
RK-75	41.7	37	15	6000	40(4.0)	1500(14,7)	1330(13)	0.02	3.2
RK-100	75.4	70.8	20	5000		2710(26,6)	2550(25)	0.04	4.8
RK-125	119.6	111.5	25			4300(42,1)	4010(39,3)	0.06	7.2
RK-150	173.6	159.2	30			6250(61,2)	5730(56,1)	0.1	9.8
RK-200	314.1	290.4	35	4000		11300(110,8)	10454(102,4)	0.25	15.7
RK-250	485.7	462.3	60	2000		17500(171,5)	16640(163,0)	0.52	45.5
El puerto de drenaje debe estar conectado de forma independiente al tanque de aceite para evitar contrapresión.
