Torreta NC vertical de 4 estaciones HAK21

Pregunte ahora

Detalles de producto

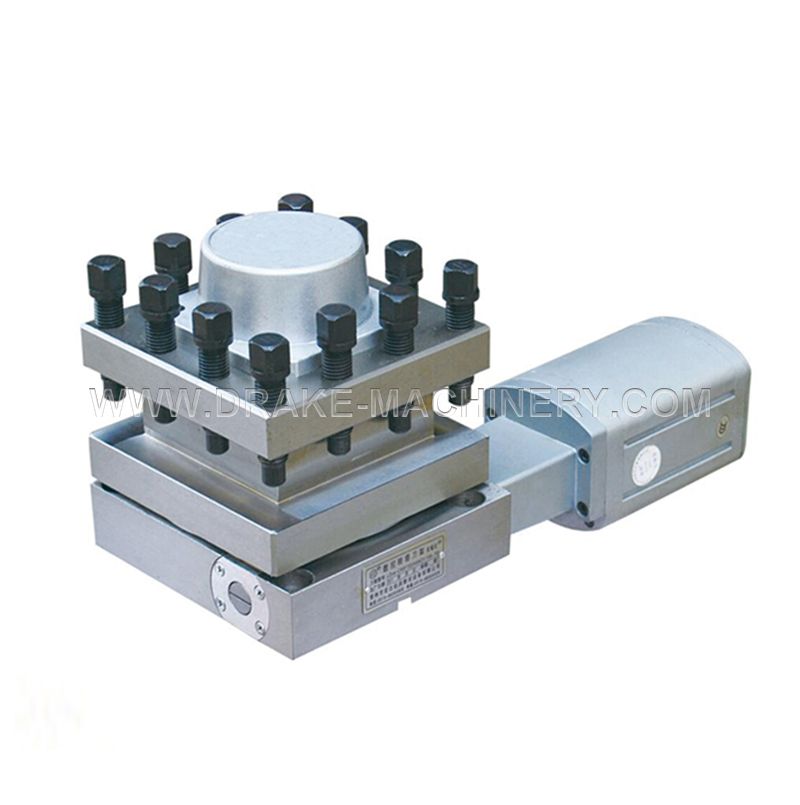

La torreta NC de la serie HAK21 es un producto actualizado de las torretas de la serie LD4B. Ofrecen un rendimiento de sellado superior, rigidez y refrigeración integrada opcional, etc.

1. Confirme varios parámetros al elegir modelos de torreta. Elija el número de estaciones según la cantidad de piezas, el procedimiento y la complejidad.

2. Elija las especificaciones de la herramienta según el modelo de máquina herramienta y la fuerza de corte. Elija la torreta de herramientas de tipo delantero o trasero de acuerdo con las direcciones de corte de la máquina herramienta.

3. Después de montar el asiento de la fresa perforadora de la torreta horizontal, perfore el orificio interior de acuerdo con el tamaño de la barra perforadora y haga la marca correspondiente. La herramienta debe fijarse en la posición anterior en el montaje posterior.

4. La distancia que la herramienta alcanza fuera de la distancia de la carcasa superior generalmente no supera los 2/3 del tamaño de la carcasa superior. Tenga en cuenta al realizar un pedido si supera el límite.

5. Está prohibido tocar con la mano u otras cosas cuando la torreta está en funcionamiento para evitar lesiones o daños.

6. Si los clientes tienen algún requisito especial o cambios en los parámetros, proporcione algunos datos y comuníquese con nuestra empresa.

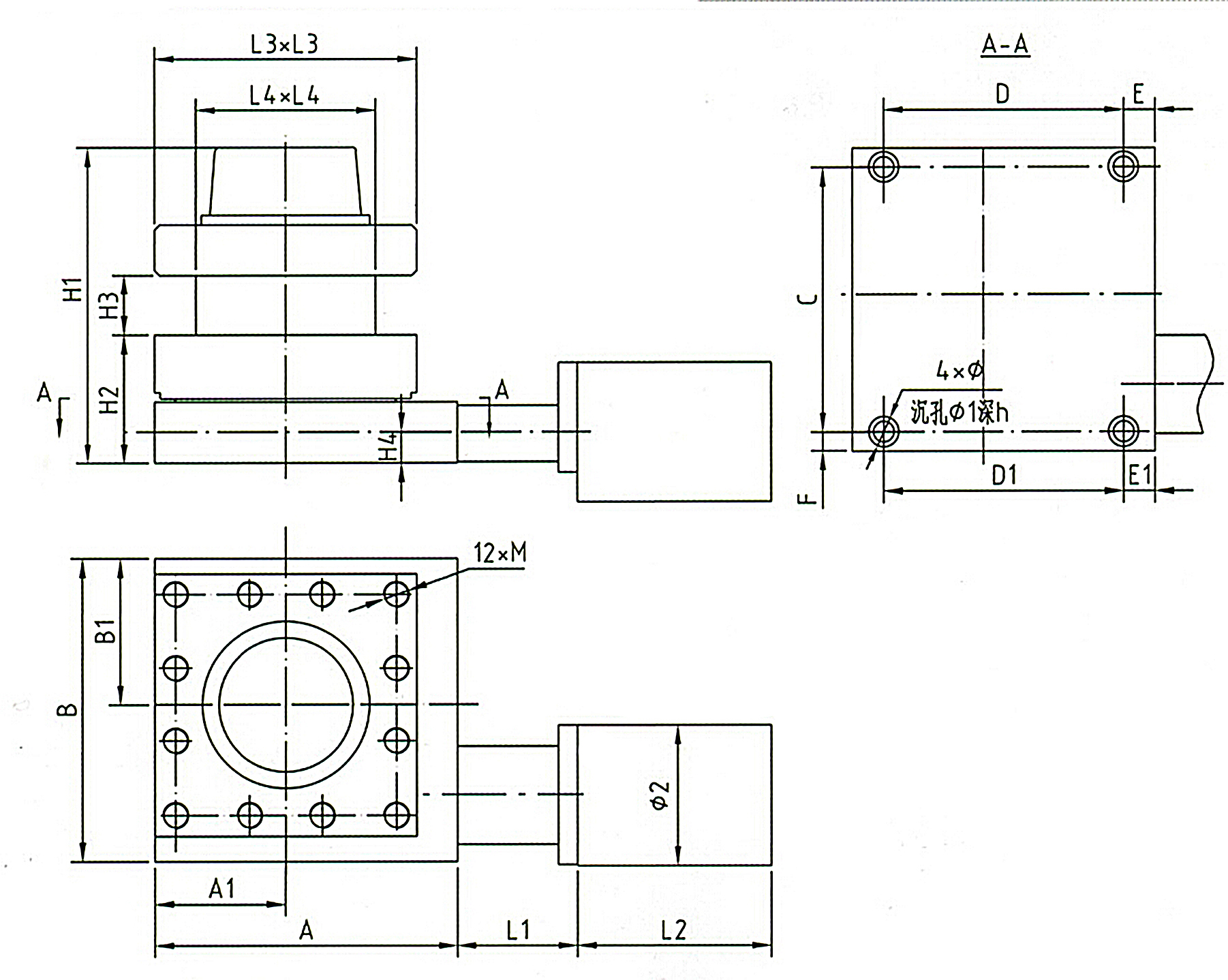

Tamaño del producto


Parametros del producto

Modelo/Datos	altura central	Precisión de repetibilidad(")	Potencia del motor (W)	Momento de cambio de herramienta(s)	Máx. par tangencial(N·m)
Modelo/Datos	(mm)	Precisión de repetibilidad(")	Potencia del motor (W)	90º	Máx. par tangencial(N·m)
HAK21162	70	±2	120	2	500
HAK21170	81	±2	120	2	600
HAK21180A	110	±2	150	2.2	700
HAK21192	110	±2	150	2.2	750
HAK21200	120	±2	180	2.5	800
HAK21240	120	±2	250	3.7	1200
HAK21280	120	±2	250	4.1	1500
HAK21300	145	±2	250	4.5	1900
HAK21400	160	±2	8N.m	5	3200

Modelo/tenue	H1	H2	H3	H4	L1	L2	L3	L4	A	A1	B	B1
HAK21162	194	70	40	20	76	128	162	120	162	81	172	81
HAK21170	207	81	40	19	76	128	170	120	187	85	192	92
HAK21180A	241	110	45	26	76	128	180	124	180	90	192	90
HAK21192	243	110	45	26	76	128	192	128	192	96	192	96
HAK21200	255	120	50	26	110	132	200	124	200	100	200	100
HAK21240	258	120	52	24	103	140	240	160	240	120	240	120
HAK21280	270	120	60	25	103	140	280	184	280	140	280	140
HAK21300	313	145	75	30	103	140	300	192	300	150	300	150
HAK21400	370	160	90	31	110	165	400	270	400	200	400	200

Modelo/tenue	C	D	D1	mi	E1	F	φ	φ1	φ2	h	METRO
HAK21162	146	126	126	22	22	12.5	φ13	φ19	φ88	13	M16
HAK21170	168	152	152	15	15	12	φ13	φ19	φ88	13	M16
HAK21180A	168	152	152	14	14	12	φ13	φ19	φ88	13	M16
HAK21192	168	152	152	20	20	12	φ13	φ19	φ88	13	M16
HAK21200	177	150	130	25	35	11.5	φ13	φ19	φ98	13	M16
HAK21240	210	210	160	15	40	15	φ18	φ27	φ98	17	M16
HAK21280	240	240	240	20	20	20	φ18	φ27	φ98	17	M16
HAK21300	260	260	260	20	20	20	φ18	φ26	φ98	17	M16
HAK21400	350	350	350	25	25	25	φ22	φ32	φ120	22	M20
