Detalles de producto

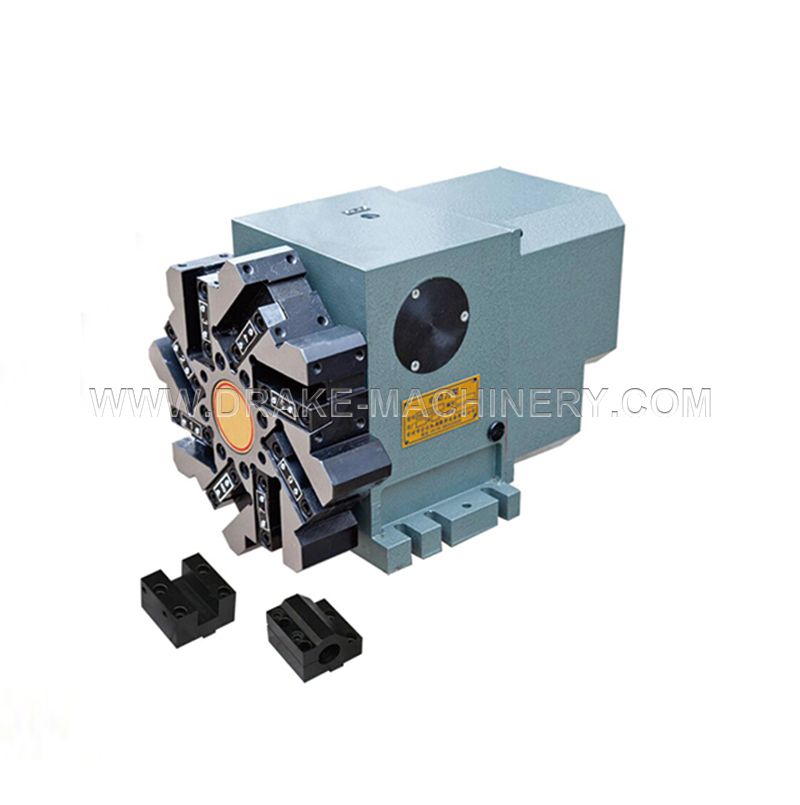

La torreta NC horizontal de la serie HAK34 adopta el principio de funcionamiento de rueda helicoidal y tornillo sin fin para impulsar, acoplamiento de engranajes de 3 caras como mecanismo de indexación fino, tornillo grande para sujeción y envío de señal con unidad Hall. Presenta rotación constante, alta rigidez, bajo nivel de ruido, estaciones múltiples y buen rendimiento a prueba de agua. Es la mejor opción para procesar piezas complejas.
1. Confirme varios parámetros al elegir modelos de torreta. Elija el número de estaciones según la cantidad de piezas, el procedimiento y la complejidad.
2. Elija las especificaciones de la herramienta según el modelo de máquina herramienta y la fuerza de corte. Elija la torreta de herramientas de tipo delantero o trasero de acuerdo con las direcciones de corte de la máquina herramienta.
3. Después de montar el asiento de la fresa perforadora de la torreta horizontal, perfore el orificio interior de acuerdo con el tamaño de la barra perforadora y haga la marca correspondiente. La herramienta debe fijarse en la posición anterior en el montaje posterior.
4. La distancia que la herramienta alcanza fuera de la distancia de la carcasa superior generalmente no supera los 2/3 del tamaño de la carcasa superior. Tenga en cuenta al realizar un pedido si supera el límite.
5. Está prohibido tocar con la mano u otras cosas cuando la torreta está en funcionamiento para evitar lesiones o daños.
6. Si los clientes tienen algún requisito especial o cambios en los parámetros, proporcione algunos datos y comuníquese con nuestra empresa.

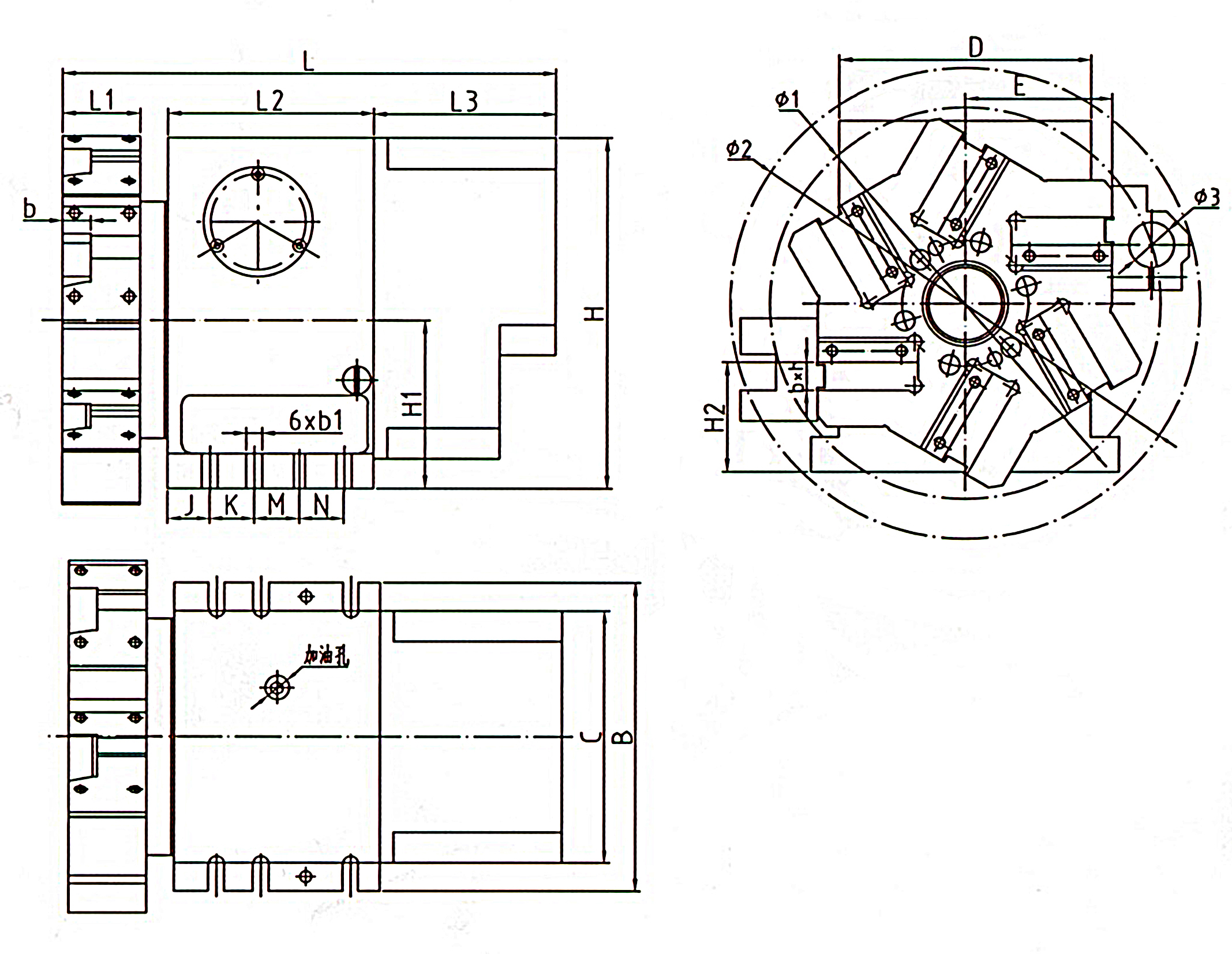

Tamaño del producto
Parametros del producto
Modelo/Datos | altura central | Número de Estación | Potencia del motor (W) | Par tangencial máx.(N·m) | Precisión de repetibilidad(") | Momento de cambio de herramienta y cerradura(s) | ||
(mm) | 45º | 60º | ||||||
HAK34-CK6132 | 78 | 6 | 8 | 120 | 1200 | ±2 | 2.8 | 3 |
HAK34-CK6140 | 78 | 6 | 8 | 120 | 1200 | ±2 | 2.8 | 3 |
HAK34-CK6163 | 136 | 6 | 8 | 4N.m | 1500 | ±2 | 3.2 | 3.6 |
Modelo/tenue | B | C | D | mi | H1 | H2 | h | L1 | L2 | L3 |
HAK34-CK6132 | 220 | 182 | 180 | 105 | 120 | 78 | 250 | 55 | 147 | 130 |
HAK34-CK6140 | 220 | 182 | 180 | 105 | 120 | 78 | 250 | 55 | 147 | 130 |
HAK34-CK6163 | 240 | 220 | 200 | 130 | 130 | 136 | 280 | 72 | 164 | 140 |
Modelo/tenue | l | j | k | METRO | norte | b1 | b | h | φ1 | φ2 | φ3 |
HAK34-CK6132 | 352 | 30 | 32 | 32 | 32 | 11 | 20 | 20 | φ273 | φ345 | φ32 |
HAK34-CK6140 | 352 | 30 | 32 | 32 | 32 | 11 | 20 | 25 | φ283 | φ355 | φ32 |
HAK34-CK6163 | 390 | 25 | 40 | 30 | 30 | 13 | 32 | 32 | φ312 | φ380 | φ40 |
