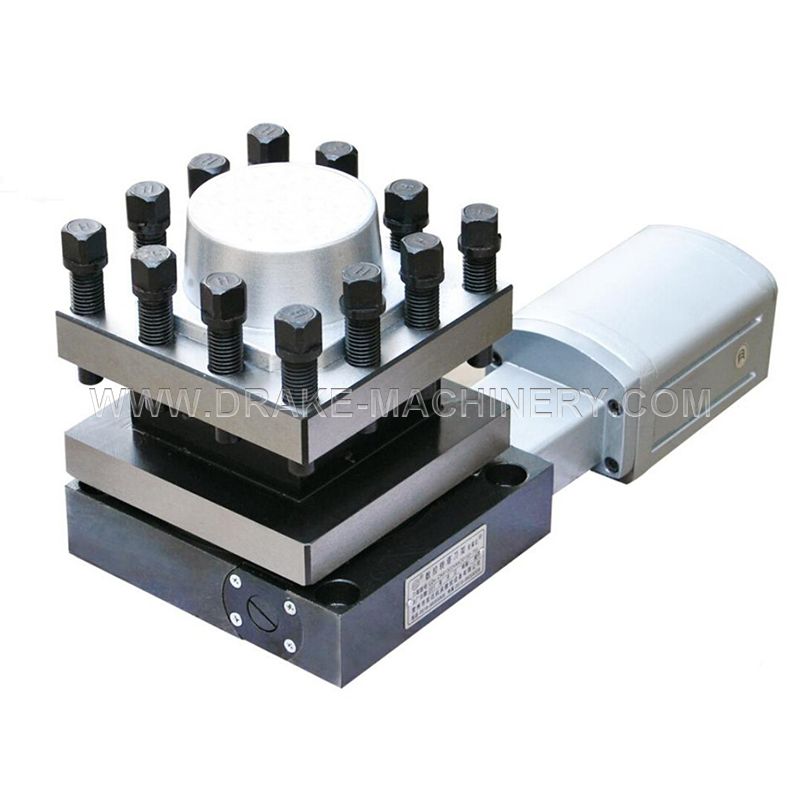

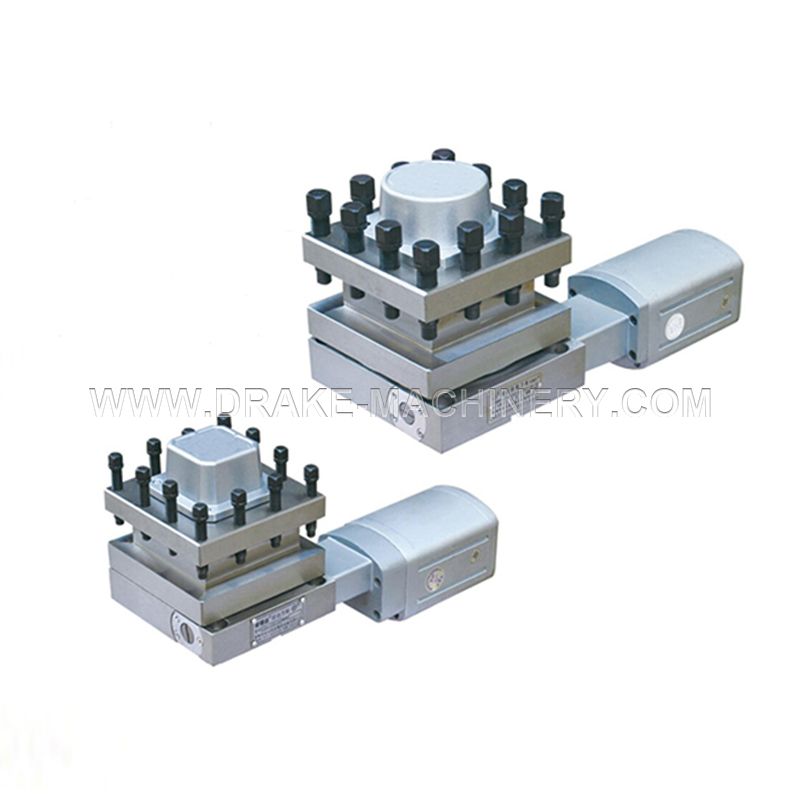

Torreta NC vertical de 4 estaciones LD4

Pregunte ahora Próximo

Detalles de producto

La torreta NC vertical de la serie LD4 adopta el principio de funcionamiento de rueda helicoidal y tornillo sin fin para conducir, acoplamiento de engranaje frontal como mecanismo de indexación fino, tornillo grande para sujeción y envío de señales con unidad Hall. Presenta herramientas de cambio rápido, alta precisión de repetibilidad y alta rigidez. Es un producto popular para tornos NC económicos.

1. Confirme varios parámetros al elegir modelos de torreta. Elija el número de estaciones según la cantidad de piezas, el procedimiento y la complejidad.

2. Elija las especificaciones de la herramienta según el modelo de máquina herramienta y la fuerza de corte. Elija la torreta de herramientas de tipo delantero o trasero de acuerdo con las direcciones de corte de la máquina herramienta.

3. Después de montar el asiento de la fresa perforadora de la torreta horizontal, perfore el orificio interior de acuerdo con el tamaño de la barra perforadora y haga la marca correspondiente. La herramienta debe fijarse en la posición anterior en el montaje posterior.

4. La distancia que la herramienta alcanza fuera de la distancia de la carcasa superior generalmente no supera los 2/3 del tamaño de la carcasa superior. Tenga en cuenta al realizar un pedido si supera el límite.

5. Está prohibido tocar con la mano u otras cosas cuando la torreta está en funcionamiento para evitar lesiones o daños.

6. Si los clientes tienen algún requisito especial o cambios en los parámetros, proporcione algunos datos y comuníquese con nuestra empresa.

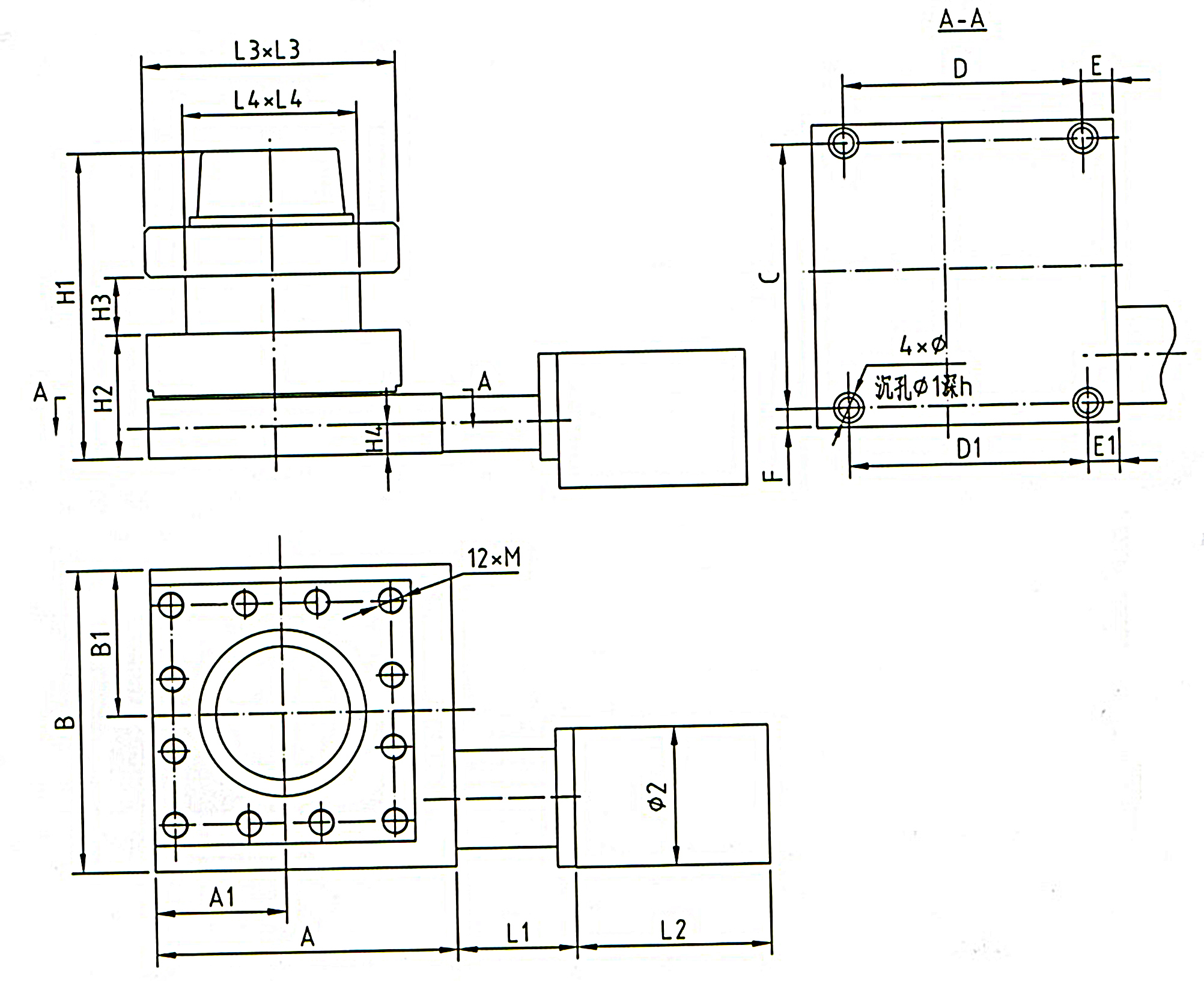

Tamaño del producto

LD4 Vertical 4 Station NC Turret

Parametros del producto

Modelo/Datos		Potencia del motor (W)	Par tangencial máx.(N·m)	Precisión de repetibilidad(")	Momento de cambio de herramienta y cerradura(s)
	altura central				Momento de cambio de herramienta y cerradura(s)
	(mm)				90º	180º	270º
LD4CK0610	40	40	100	±2	1	1.4	1.8
LD4CK0620	48	50	150	±2	1.2	1.6	2
LD4CK0625	51	90	300	±2	1.7	2.2	2.7
LD4CK6125	57	90	400	±2	1.9	2.4	2.9
LD4CK6132	70	120	500	±2	2	2.5	3
LD4CK6136	77	120	500	±2	2	2.5	3
LD4CK6140	81	120	600	±2	2	2.5	3
LD4CK6150	121	120	600	±2	2	2.5	3
LD4CK6163	120	180	800	±2	2.5	3.2	3.9

Modelo/tenue	H1	H2	H3	H4	L1	L2	L3	L4	A	A1	B	B1
LD4CK0610	86	40	15	11	57.5	86	70	50	70	35	87	36
LD4CK0620	116	48	19	16	58	100	80	56	80	40	110	55
LD4CK0625	128	51	22	16	86	118	110	80	120	55	126	56
LD4CK6125	162	57	35	16.5	110	118	136	96	136	68	148	68
LD4CK6132	187	70	40	21	76	127	152	104	161	76	171	76
LD4CK6136	194	77	33	21	76	127	152	104	161	76	171	76
LD4CK6140	202	81	40	23	76	127	162	112	192	81	192	105
LD4CK6150	242	121	40	47	76	127	162	112	192	81	192	105
LD4CK6163	253	120	51	40	110	132	200	124	200	100	200	100

Oscuro	C	D	D1	mi	E1	F	φ	φ1	φ2	h	METRO
Modelo	C	D	D1	mi	E1	F	φ	φ1	φ2	h	METRO
LD4CK0610	74	57	50	6.5	10	6.5	φ7	φ11	φ68	6.5	M6
LD4CK0620	94	64	52	8	13	8	φ9	φ14	φ78	9	M8
LD4CK0625	110	90	80	15	20	8	φ9	φ14	φ88	9	M10
LD4CK6125	126	108	108	14	14	11	φ11	φ17	φ88	11	M12
LD4CK6132	146	126	126	23	23	12	φ13	φ19	φ88	13	M16
LD4CK6136	146	126	126	23	23	12	φ13	φ19	φ88	13	M16
LD4CK6140	168	152	152	20	20	12	φ13	φ19	φ88	13	M16
LD4CK6150	168	152	152	20	20	12	φ13	φ19	φ88	13	M16
LD4CK6163	177	150	130	25	35	11.5	φ13	φ19	φ98	13	M16
