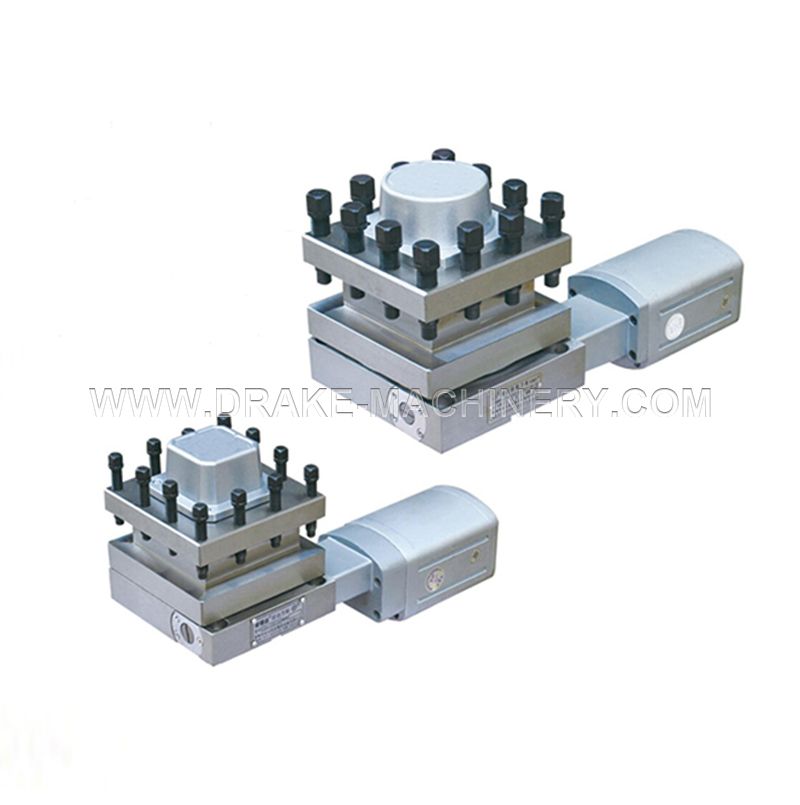

Torreta NC vertical de 4 estaciones LD4B

Pregunte ahora Próximo

Detalles de producto

La torreta NC vertical de la serie LD4B adopta el principio de funcionamiento de rueda helicoidal y tornillo sin fin para la conducción, acoplamiento de engranaje frontal de 3 piezas como mecanismo de indexación fino, tornillo grande para sujeción y envío de señal con unidad Hall. Presenta rotación constante e indexación sin elevación del disco portaherramientas. Es un producto tan popular para tornos NC.

1. Confirme varios parámetros al elegir modelos de torreta. Elija el número de estaciones según la cantidad de piezas, el procedimiento y la complejidad.

2. Elija las especificaciones de la herramienta según el modelo de máquina herramienta y la fuerza de corte. Elija la torreta de herramientas de tipo delantero o trasero de acuerdo con las direcciones de corte de la máquina herramienta.

3. Después de montar el asiento de la fresa perforadora de la torreta horizontal, perfore el orificio interior de acuerdo con el tamaño de la barra perforadora y haga la marca correspondiente. La herramienta debe fijarse en la posición anterior en el montaje posterior.

4. La distancia que la herramienta alcanza fuera de la distancia de la carcasa superior generalmente no supera los 2/3 del tamaño de la carcasa superior. Tenga en cuenta al realizar un pedido si supera el límite.

5. Está prohibido tocar con la mano u otras cosas cuando la torreta está en funcionamiento para evitar lesiones o daños.

6. Si los clientes tienen algún requisito especial o cambios en los parámetros, proporcione algunos datos y comuníquese con nuestra empresa.

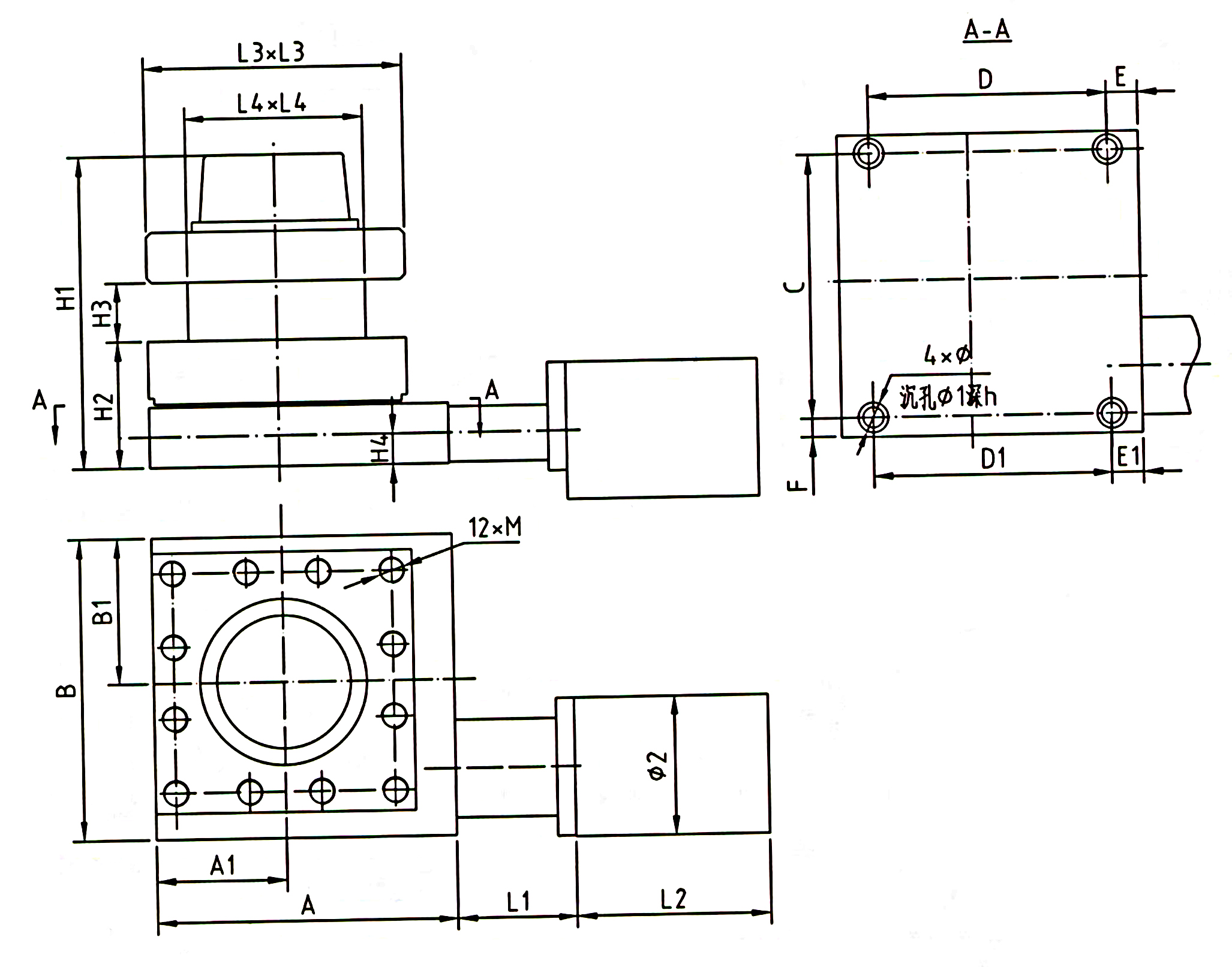

Tamaño del producto

LD4B Vertical 4 Station NC Turret

Parametros del producto

Modelo/Datos	Altura central (mm)	Fuerza de motor	Par tangencial máx.(N·m)	Precisión de repetibilidad(")	Momento de cambio de herramienta y cerradura(s)
Modelo/Datos	Altura central (mm)	(W)	Par tangencial máx.(N·m)	Precisión de repetibilidad(")	90º	180º	270º
LD4B-CK0620	51	50	200	±2	1.5	2	2.5
LD4B-CK0625	51	90	300	±2	1.7	2.2	2.7
LD4B-CK6125	57	90	400	±2	1.7	2.5	2.7
LD4B-CK6132	70	120	500	±2	2	2.5	3
LD4B-CK6140	81	120	600	±2	2	2.5	3
LD4B-CK6150	121	120	600	±2	2.2	2.7	3.3
LD4B-CK6163	120	180	800	±2	2.5	3.2	3.9
LD4B-CK6172	120	250	1200	±2	3.7	4.7	5.7
LD4B-CK6180	120	250	1500	±2	4.1	5.2	6.3
LD4B-CK61100	145	250	1900	±2	4.5	5.6	6.8

Modelo/tenue	H1	H2	H3	H4	L1	L2	L3	L4	A	A1	B	B1
LD4B-CK0620	146	51	26	15.5	60	100	100	72	114	50	114	50
LD4B-CK0625	152	51	30	17	78/114	118	130	99	130	65	138	65
LD4B-CK6125	159	57	31	16.5	78/114	118	136	104	136	68	148	68
LD4B-CK6132	187	70	40	20	76	128	158	114	161	79	171	79
LD4B-CK6140	200	81	38	19.5	76	128	166	116	192	83	192	93
LD4B-CK6150	240	121	38	37	76	128	166	116	192	83	192	93
LD4B-CK6163	234	120	42	31	110	132	200	120	200	100	200	100
LD4B-CK6172	255	120	50	30	103	140	240	160	240	120	240	120
LD4B-CK6180	245	120	55	25	103	140	280	200	280	140	280	140
LD4B-CK61100	285	145	65	30	103	140	300	192	300	150	300	150

Modelo/tenue	C	D	D1	mi	E1	F	φ	φ1	φ2	h	METRO
LD4B-CK0620	100	100	70	7	18	7	φ7	φ11	φ78	6.5	M8
LD4B-CK0625	120	100	90	15	20	9	φ9	φ14	φ88	10.5	M10
LD4B-CK6125	126	108	108	14	14	11	φ11	φ17	φ88	11	M10
LD4B-CK6132	146	126	126	23	23	12	φ13	φ19	φ88	13	M16
LD4B-CK6140	168	152	152	20	20	12	φ13	φ19	φ88	13	M16
LD4B-CK6150	168	152	152	20	20	12	φ13	φ19	φ88	13	M16
LD4B-CK6163	177	150	130	25	35	11.5	φ13	φ19	φ98	13	M16
LD4B-CK6172	210	210	160	15	40	15	φ18	φ27	φ98	17	M16
LD4B-CK6180	240	240	240	20	20	20	φ18	φ27	φ98	17	M16
LD4B-CK61100	260	260	260	20	20	20	φ18	φ27	φ98	17	M16
