Detalles de producto

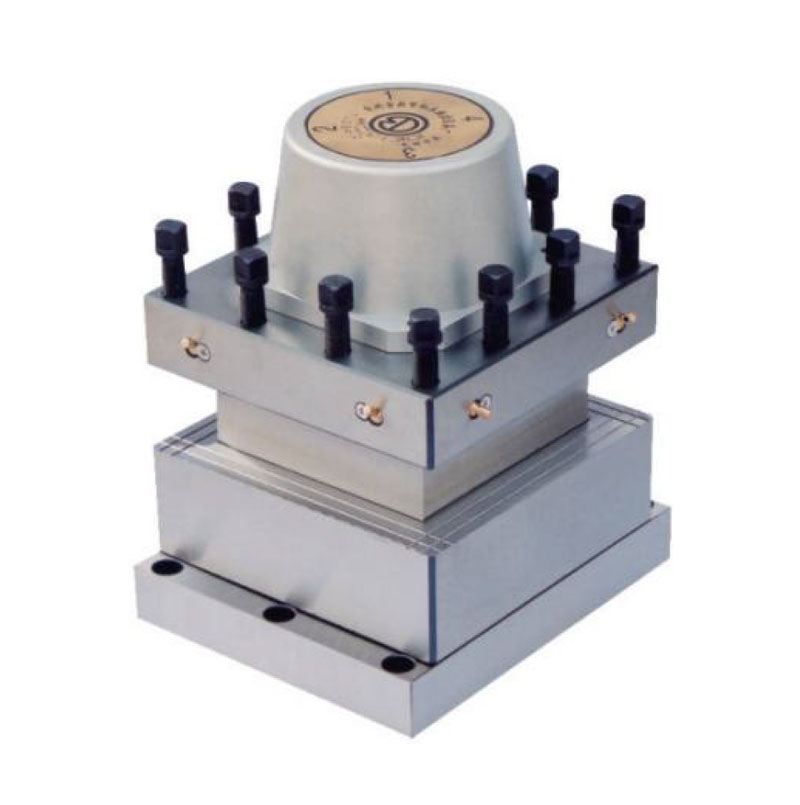

Motores integrados con ubicación de tres dientes de engranaje, buena apariencia, tipo camlock y cambio rápido de herramientas. Es adecuado para todo tipo de tornos cuyos grados sean superiores a C6132.

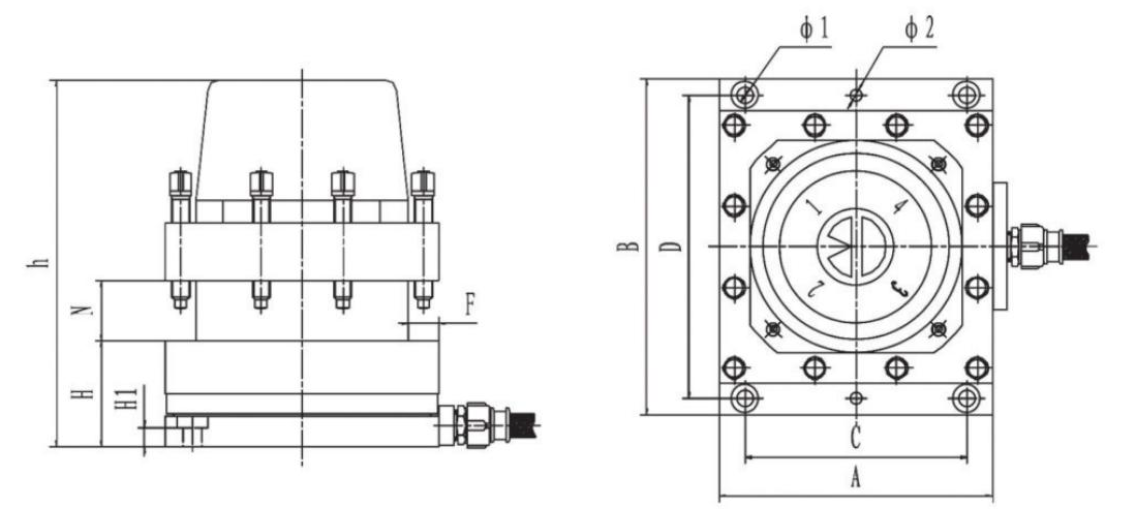

Tamaño del producto
Parametros del producto
| Modeloo | Dimensión | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | H1 | h | A | B | C | D | F | N | Φ1 | Φ2 | ||||||||||||||||||||||||||||||||||||||||||||
| TLDB4-70/ 180 | 70 | 9 | 242 | 180 | 222 | 146 | 200 | 20 | 40 | 11 | Φ8 Taper pin hole | |||||||||||||||||||||||||||||||||||||||||||
| TLDB4-81/200 | 81 | 12 | 248 | 200 | 245 | 168 | 220 | 25 | 52 | 13 | Φ10 Taper pin hole | |||||||||||||||||||||||||||||||||||||||||||
| TLDB4- 120/240 | 120 | 27 | 342 | 240 | 286 | 200 | 262 | 32 | 60 | 13 | Ф13 Mounting holes | |||||||||||||||||||||||||||||||||||||||||||
| ESPECIFICACIONES PRINCIPALES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modeloo | herramienta de cambio tiempo | Par máximo permitido | Repetibilidad exactitud (mm) | Motor fuerza (w) | Motor velocidad (r/min) | Peso neto (kg) | ||||||||||||||||||||||||||||||||||||||||||||||||
| 90° | Mq | Ms/Mx | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| TLDB4-70/ 180 | 1.6 | 1100 | 500 | ﹤0.005 | 90 | 1400 | 29 | |||||||||||||||||||||||||||||||||||||||||||||||
| TLDB4-81/200 | 1.6 | 1400 | 600 | ﹤0.005 | 120 | 900 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||
| TLDB4- 120/240 | 2.5 | 3000 | 1100 | ﹤0.005 | 250 | 900 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||
-
