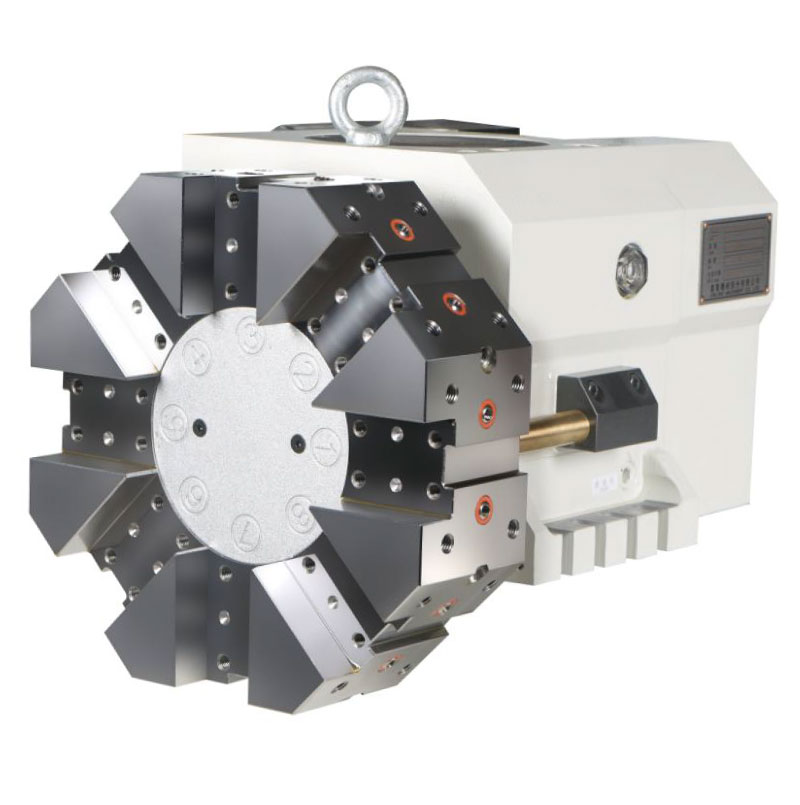

Detalles de producto
1. El mecanismo interior emplea leva, alta precisión de indexación y cambio rápido de herramienta
2. Impulsado por un motor hidráulico, alto par de torsión y estabilidad del cambio de herramientas.
3. La sujeción de liberación de la herramienta adopta un mecanismo hidráulico, acción confiable, adecuada para cortes pesados.
4. Controlado por detector de proximidad y programación PLC, selección inteligente de herramientas cercanas
5. Se puede personalizar a 30 bares. 50bar. Refrigeración a alta presión de 70 bar.

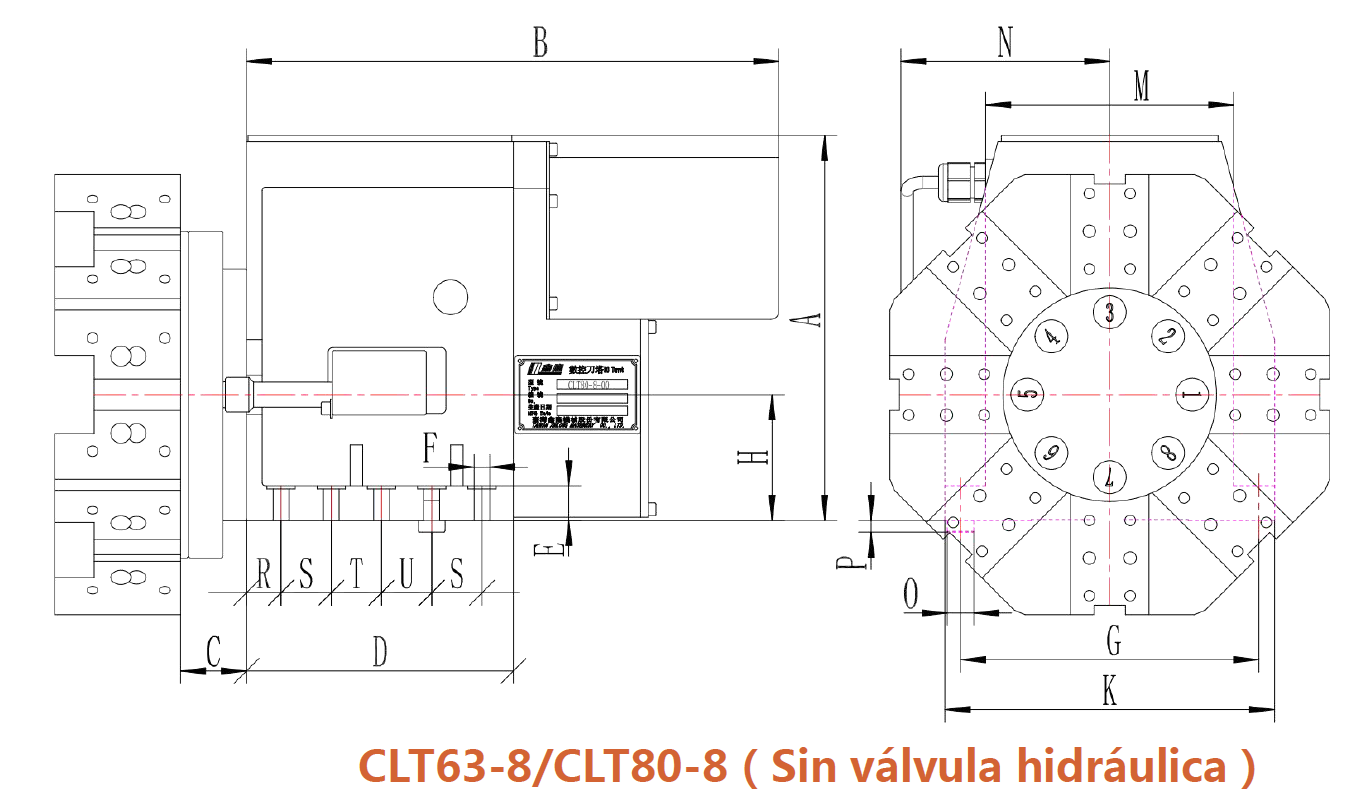

Tamaño del producto
Parametros del producto

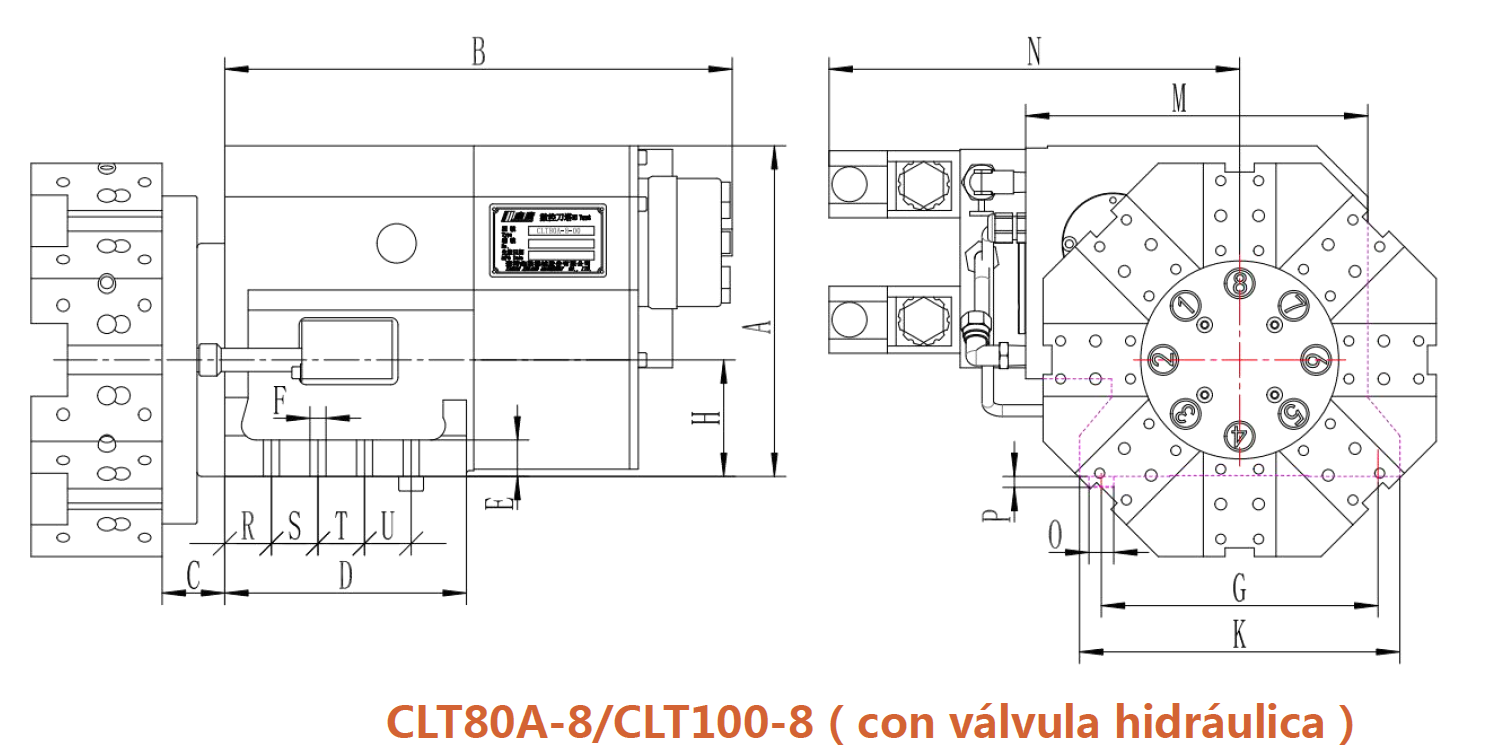

| CLT80A-8/CLT100-8（con válvula hidráulica） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modeloo | Dimensión | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | A | B | C | D | E | F | G | K | M | N | O | P | R | S | T | U | ||||||||||||||||||||||||||||||||||||||
| CLT63-8 | 63 | 228 | 326 | 36 | 155 | 18 | 9- 11 | 165 | 185 | 146 | 99 | Φ15 | 8 | 19.5 | 30 | 30 | 30 | |||||||||||||||||||||||||||||||||||||
| CLT80-8 | 80 | 245 | 339 | 42 | 170 | 22 | 10- 11 | 190 | 210 | 158 | 106 | Φ17 | 7.5 | 22 | 32 | 32 | 32 | |||||||||||||||||||||||||||||||||||||
| CLT80A-8 | 80 | 227 | 349 | 43 | 166 | 25 | 8- 11 | 190 | 220 | 235 | 286 | Φ17 | 7.5 | 32 | 32 | 32 | 32 | |||||||||||||||||||||||||||||||||||||
| CLT100-8 | 100 | 293 | 370 | 43 | 175 | 30 | 8- 13 | 220 | 250 | 272 | 307 | Φ20 | 9 | 34 | 40 | 30 | 30 | |||||||||||||||||||||||||||||||||||||
| Especificaciones de torreta y accesorios | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modeloo | CLT63 | CLT80 | CLT80A | CLT100 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Lado opuesto | 8T | 228 | 280 | 270 | 330 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 370 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 330 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12T | 340 | 340 | 380 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| herramienta aburrida | Φ20 Φ25 Φ32 | Φ32 Φ40 | Φ32 Φ40 Φ50 | Φ40 Φ50 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Herramienta OD |  20 | 20 25 | 20 25 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Herramienta de revestimiento | 20 | 20 25 | 20 25 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ESPECIFICACIONES PRINCIPALES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Artículo | Parámetro | Artículo | Parámetro | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Modelo | CLT63/80/80A/ 100A | Modelo | CLT63/80/80A/ 100A | |||||||||||||||||||||||||||||||||||||||||||||||||||
| altura central | mm | 63/80/80/ 100 | Tasa de flujo de trabajo | L/min | 18/22/25/30 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Número permitido de herramientas | position | 8； 12 | Momento máximo de desequilibrio de esfuerzo de torsión | Nm | 15/20/25/50 | |||||||||||||||||||||||||||||||||||||||||||||||||
| tiempo de rotación | sec. | 0.35/0.35/0.4/0.65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rotación y acampada. | sec. | 0.45/0.45/0.5/0.8 | Momento tangencial máximo de esfuerzo de torsión | Nm | 1500/2000/2500/3500 | |||||||||||||||||||||||||||||||||||||||||||||||||
| tiempo de rotación | sec. | 1.5/ 1.5/ 1.7/ 1.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rotación y acampada. | sec. | 1.6/ 1.6/ 1.8/ 1.95 | Momento de torsión axial máximo | Nm | 1500/2000/2500/3500 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Precisión de repetibilidad | ±1.6" | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Precisión de indexación | ±4" | Peso neto (sin disco de herramienta) | Kg | 35/43/65/ 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Presión laboral | MPa | 3.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
-
