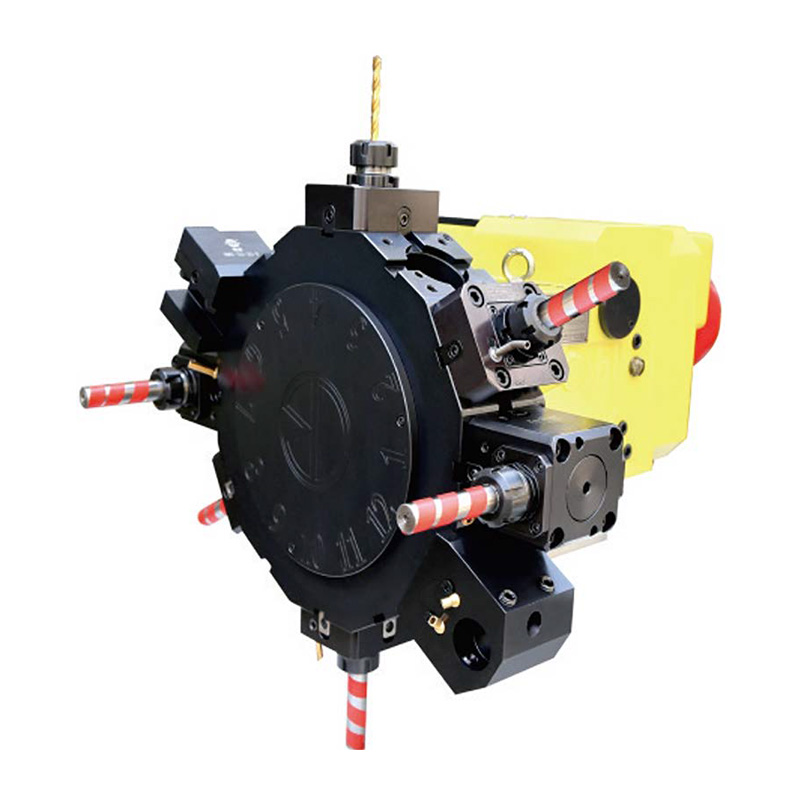

Detalles de producto

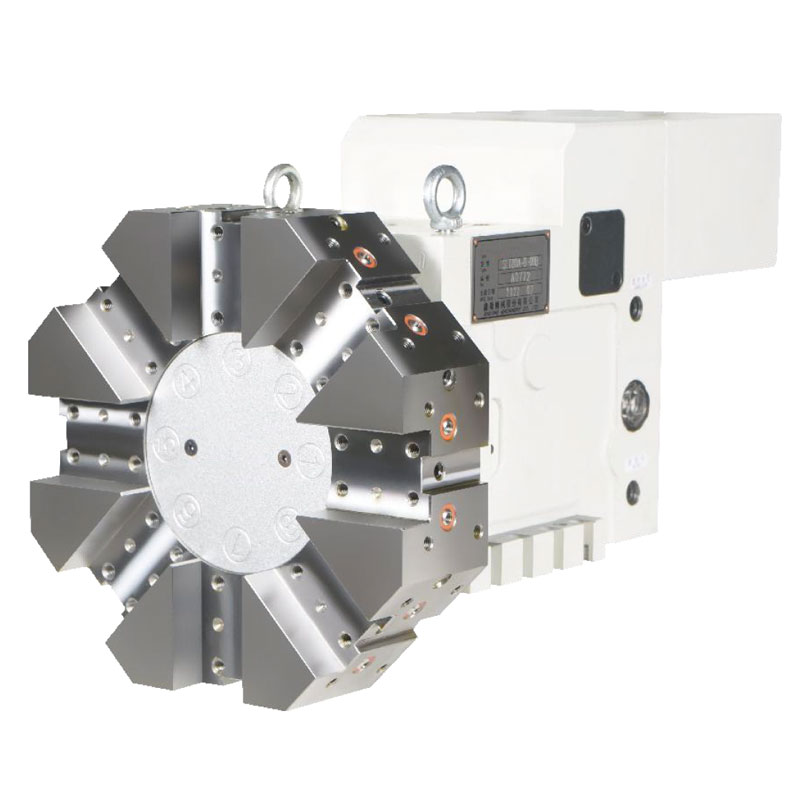

1. El servomotor se adopta para la translocación del disco de herramientas, que tiene una precisión de indexación precisa, alta velocidad en el cambio de herramientas y admite la translocación bidireccional y la selección de herramientas más cercana.
2. Se utilizan dispositivos de sujeción hidráulica y acoplamiento triple hirth de alta precisión para obtener una alta precisión de indexación, una sujeción confiable y condiciones adecuadas para cortes pesados.
3. La institución de desaceleración precisa está diseñada para reducir el ruido y soportar cargas de alto torque.
4. Se pueden producir torretas con 4,6,8,12 o más estaciones de acuerdo con las necesidades especiales.
5. Se puede personalizar a 30 bares. 50bar. Refrigeración a alta presión de 70 bar.
Tamaño del producto
Parametros del producto

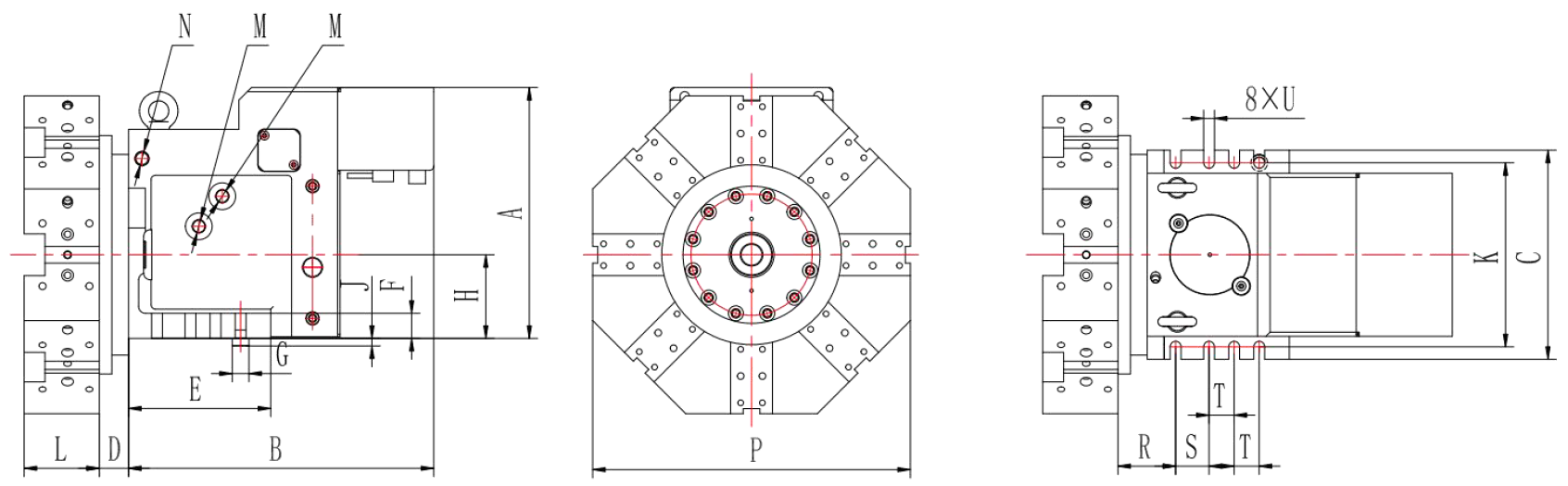

| Modeloo | Dimensión | |||||||||||||||||||||||||||||||||||||||||||||||||||
| H | A | B | C | D | E | F | G | J | K | L | M | N | R | S | T | U | ||||||||||||||||||||||||||||||||||||
| SLT63A | 63 | 225 | 380 | 185 | 34 | 135 | 20 | Φ15 | 7.5 | 165 | 55/65 | PT1/4 | PT1/4 | 24 | 30 | 30 | 11 | |||||||||||||||||||||||||||||||||||
| SLT80A | 80 | 260 | 390 | 210 | 35 | 140 | 25 | Φ17 | 7.5 | 190 | 80/90 | PT1/4 | PT1/4 | 25 | 32 | 32 | 11 | |||||||||||||||||||||||||||||||||||
| SLT100A | 100 | 300 | 400 | 250 | 43 | 170 | 30 | Φ20 | 9 | 220 | 90 | PT3/8 | PT3/8 | 34 | 40 | 30 | 13 | |||||||||||||||||||||||||||||||||||
| SLT125A | 125 | 330 | 415 | 310 | 52 | 190 | 35 | Φ26 | 9 | 280 | 90 | PT3/8 | PT3/8 | 30 | 44 | 43 | 17 | |||||||||||||||||||||||||||||||||||
| ESPECIFICACIONES PRINCIPALES | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Artículo | Modelo | |||||||||||||||||||||||||||||||||||||||||||||||||||
| SLT63A | SLT80A | SLT100A | SLT125A | |||||||||||||||||||||||||||||||||||||||||||||||||
| Altura central | mm | 63 | 80 | 100 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||
| Número permitido de herramientas | 8 | 8； 12 | 8； 12 | 8； 12 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Tiempo para rotación de 45° y sujeción. | Sec. | 0.9 | 1.1 | 1.4 | 1.8 | |||||||||||||||||||||||||||||||||||||||||||||||
| Tiempo para rotación de 180° y sujeción. | Sec. | 1.2 | 1.4 | 1.9 | 2.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| Fuerza de sujecion | kgf | 1200 | 2800 | 3200 | 5200 | |||||||||||||||||||||||||||||||||||||||||||||||
| Presión de trabajo hidráulica | Mpa | 3.5±0.5 | 3.5±0.5 | 3.5±0.5 | 3.5±0.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| Tasa de flujo | L/min | 20 | 22 | 25 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||
| Precisión de indexación | ±4″ | ±4″ | ±4″ | ±4″ | ||||||||||||||||||||||||||||||||||||||||||||||||
| Precisión de repetibilidad | ±1.6″ | ±1.6 ″ | ±1.6 ″ | ±1.6 ″ | ||||||||||||||||||||||||||||||||||||||||||||||||
| Peso neto (sin disco de herramienta) | kg | 50 | 68 | 88 | 150 | |||||||||||||||||||||||||||||||||||||||||||||||
| Modeloo | SLT63A | SLT80A/ST80 | SLT100A/ST100 | SLT125A | ||||||||||||||||||||||||||||||||||||||||||||||||||
| lado opuesto | 8 estaciones de trabajo | 228 | 270 | 330 | 390 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 248 | 300 | 350 | 450 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 330 | 380 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 estaciones de trabajo | 270 | 340 | 380 | 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 320 | 370 | 480 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 330 | 420 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| herramienta aburrida | Φ20 | Φ25 | Φ32 | Φ32 | Φ40 | Φ32 | Φ40 | Φ50 | Φ40 | Φ50 | ||||||||||||||||||||||||||||||||||||||||||||
| Herramienta OD |  20 | 25 | 25 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Herramienta de revestimiento | 20 | 25 | 25 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||

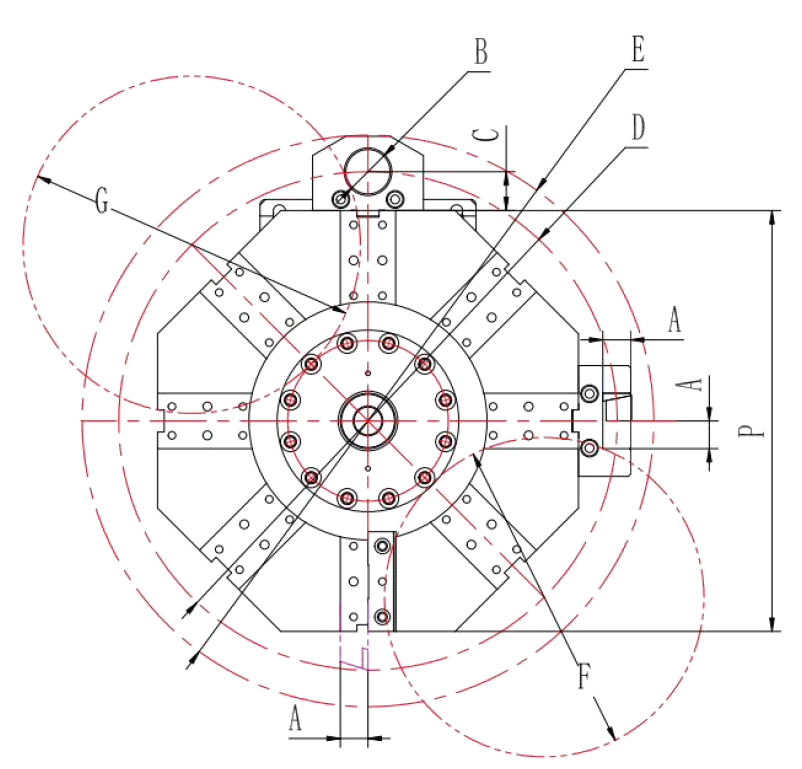

| Dimensión de la torreta servo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modeloo | Dimensión | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| `P Borde opuesto del cabezal de corte | A Diámetro exterior/escuadra final | B Diámetro exterior/escuadra final | C Diámetro exterior/escuadra final | D Diámetro exterior/escuadra final | E Diámetro exterior/escuadra final | F Diámetro exterior/escuadra final | G Diámetro exterior/escuadra final | |||||||||||||||||||||||||||||||||||||||||||||||
| SLT63A | 8 estaciones de trabajo | 228 | 20 | Φ25 | 25 | Φ278 | Φ325 | Φ172 | Φ187 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 estaciones de trabajo | 270 | 20 | Φ25 | 25 | Φ320 | Φ366 | Φ120 | Φ140 | ||||||||||||||||||||||||||||||||||||||||||||||
| SLT80A/ST80 | 8 estaciones de trabajo | 270 | 25 | Φ40 | 35 | Φ340 | Φ406 | Φ204 | Φ220 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 estaciones de trabajo | 340 | 25 | Φ40 | 30 | Φ400 | Φ466 | Φ154 | Φ167 | ||||||||||||||||||||||||||||||||||||||||||||||
| SLT100A/ST100 | 8 estaciones de trabajo | 330 | 25 | Φ40 | 30 | Φ390 | Φ456 | Φ277 | Φ258 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 estaciones de trabajo | 380 | 25 | Φ40 | 30 | Φ440 | Φ506 | Φ175 | Φ187 | ||||||||||||||||||||||||||||||||||||||||||||||
| SLT125A | 8 estaciones de trabajo | 450 | 32 | Φ50 | 40 | Φ530 | Φ606 | Φ327 | Φ355 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 estaciones de trabajo | 450 | 32 | Φ50 | 40 | Φ530 | Φ606 | Φ207 | Φ244 | ||||||||||||||||||||||||||||||||||||||||||||||
-
