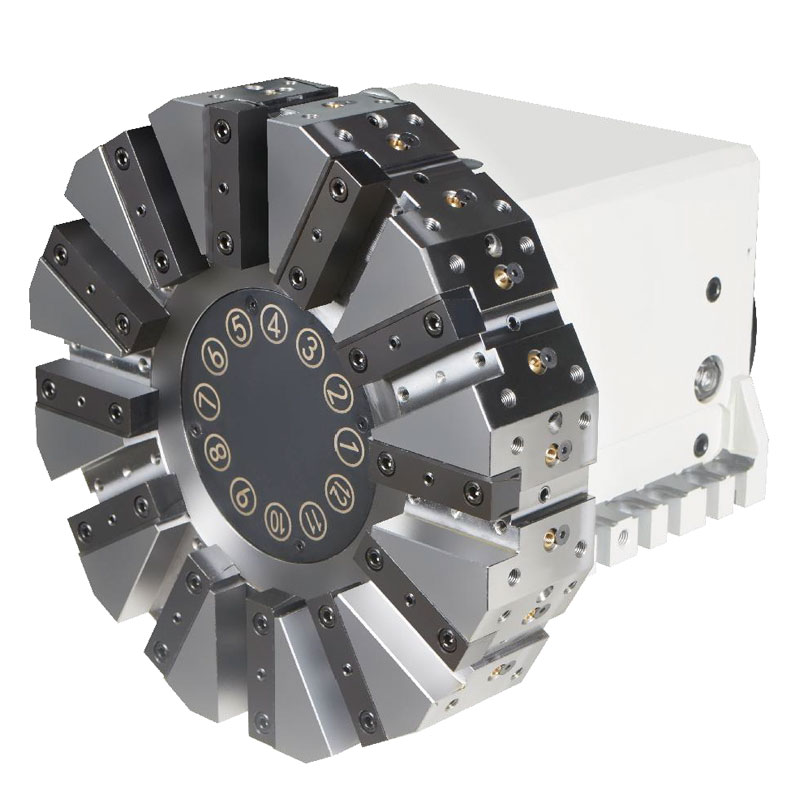

Torreta servo serie ST

Pregunte ahora Próximo

Detalles de producto

1 、Dimensiones de montaje de caja de gran envergadura;

2、 Estructura del cilindro de la placa del engranaje de bloqueo, acción de bloqueo más suave;

3、Mecanismo de reducción del juego de engranajes, fuerte rigidez del sistema de transmisión.

4 、Se puede personalizar a 30 bar. 50bar. Refrigeración de alta presión de 70 bar.

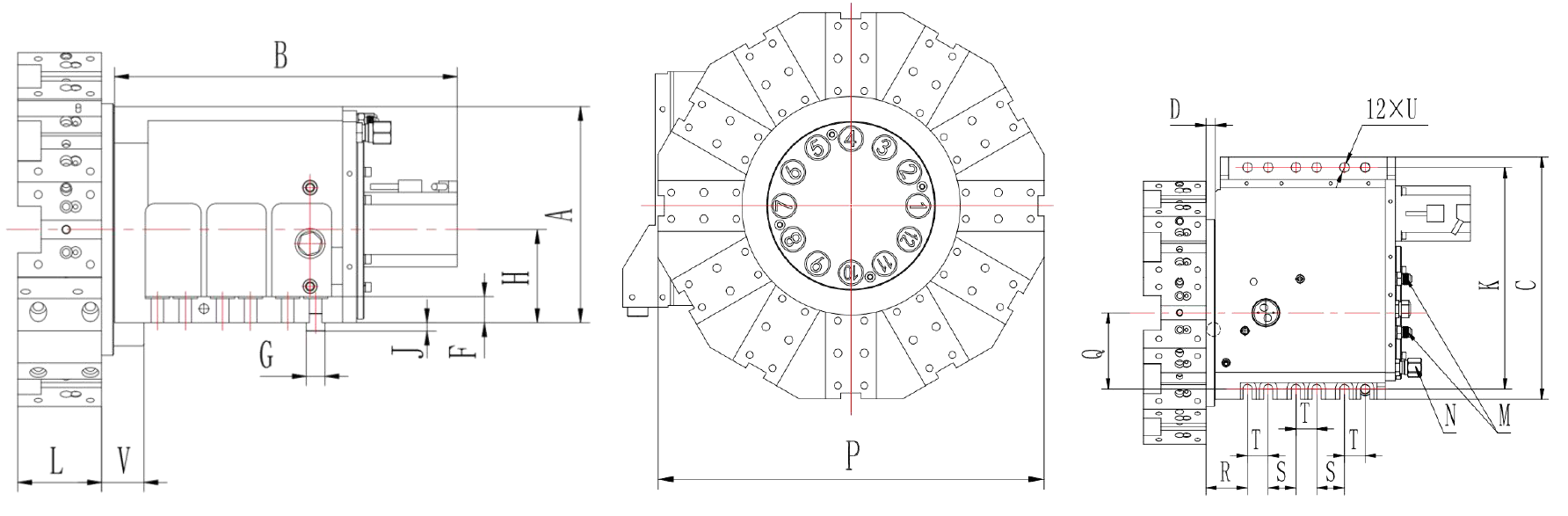

Tamaño del producto

Parametros del producto

Modeloo	Dimensión
	Altura	A	B	C	D	F	G		J	K	L		M	N	Q	R	S	T	U	V
ST80	80	225	350	312	14	25	Φ17		7.5	290	80/90		PT1/4	PT1/4	95	70	35	35	11	45
ST100	100	232	368	350	14	28	Φ20		9	320	90		PT3/8	PT3/8	110	60	40	30	13	45
ESPECIFICACIONES PRINCIPALES
Artículo												Modelo
												ST80				ST100
Altura central								mm				80				100
Número permitido de herramientas												8；12				8；12
Tiempo para rotación de 45° y sujeción.								Sec.				1.1				1.4
Tiempo para rotación de 180° y sujeción.								Sec.				1.4				1.9
Fuerza de sujecion								kgf				2800				3200
Presión de trabajo hidráulica								Mpa				3.5±0.5				3.5±0.5
Tasa de flujo								L/min				22				25
Precisión de indexación												±4″				±4″
Precisión de repetibilidad												±1.6 ″				±1.6 ″
Peso neto (sin disco de herramienta)								kg				68				88
